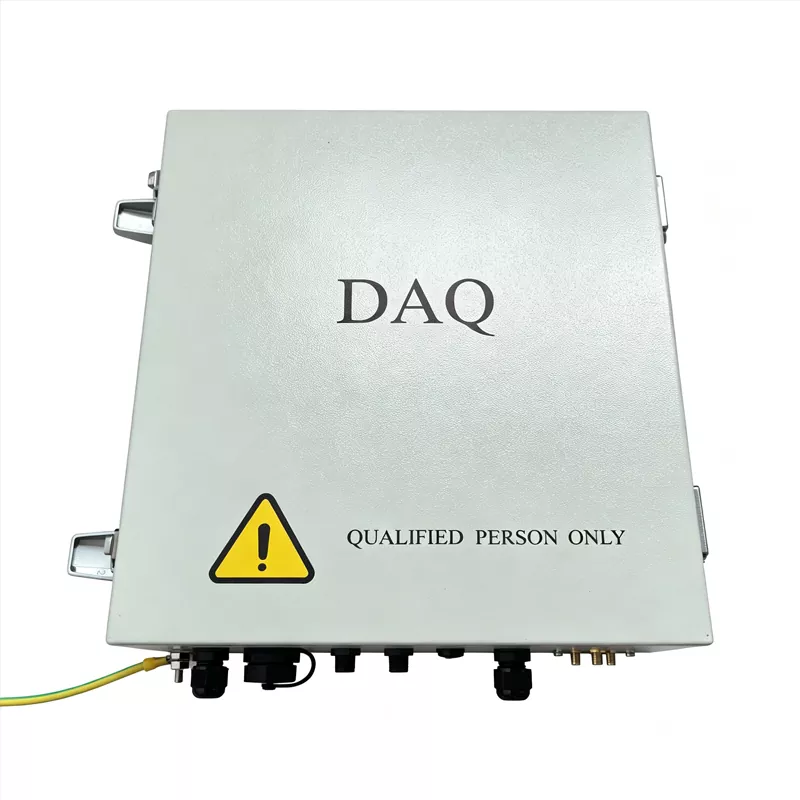

Caixa de comunicação solar inteligente

A Ruitai pode oferecer Caixa de Comunicação Solar Inteligente para redes de comunicação e sistemas de rastreamento solar em usinas de energia solar de grande escala. Construído para condições externas adversas e forte interferência eletromagnética, ele possui hardware de nível industrial, uma ampla faixa de temperatura operacional de -40°C a 85°C, proteção IP65 e imunidade EMC nível 4.

Além de suas funções de gateway de comunicação, a NCU serve como uma unidade central de execução para rastreamento solar alimentado por IA e proteção de ativos.

Qual é a função principal da caixa de comunicação solar inteligente?

Dentro da arquitetura de controle hierárquico de uma usina fotovoltaica (PV), a Caixa de Comunicação Solar Inteligente (NCU) desempenha um papel fundamental na ligação entre sistemas de nível superior e de nível inferior:

Upstream (conectando-se a sistemas SCADA/nuvem): Transmite o status operacional do equipamento em toda a área designada para o centro de monitoramento central da planta (sistema SCADA) por meio de redes industriais em anel de fibra óptica, Ethernet (Modbus TCP, IEC 60870-5-104) ou redes 4G/5G.

Downstream (conectando-se a TCUs/robôs de limpeza): A NCU controla centralmente - por meio de conexões sem fio (por exemplo, LoRa, Zigbee) ou com fio (RS485) - dezenas a centenas de TCUs (Tracker Control Units) e robôs de limpeza fotovoltaica totalmente automatizados dentro da área.

Tabela de especificações completa

▷ Parâmetros característicos

▷ Parâmetros funcionais

▷ Parâmetros gerais

Rastreamento solar alimentado por IA para controle de zona preciso

A Caixa de Comunicação Solar Inteligente permite o rastreamento solar inteligente não por meio de um único dispositivo, mas como um hub de controle em nível de zona e uma ponte de comunicação.

Coleta de dados em tempo real:Ele se conecta e gerencia TCUs em cada zona, coletando ângulo do módulo, geração de energia, velocidade do vento, irradiância e outros dados micro-meteorológicos em tempo real.

Controle de rastreamento de IA:Os algoritmos de IA analisam sombra, condições nubladas e outros fatores climáticos para calcular o ângulo ideal do rastreador e enviar comandos automaticamente, ajudando a maximizar a captura de energia.

Proteção contra intempéries extremas:Quando ventos fortes, neve intensa ou outras condições climáticas extremas são detectadas, a NCU pode ativar automaticamente a proteção contra vento de três níveis, uma posição de proteção contra granizo de alto ângulo ou o modo de remoção de neve com um clique para proteger a segurança do equipamento.

Comutação multimodo perfeita:Ele suporta controle remoto e preciso através do modo SDS, modo automático, modo manual e modo de manutenção.

Arquitetura Device-Edge-Cloud com suporte multiprotocolo

A NCU opera na camada periférica do sistema. Ele funciona de forma eficiente com TCUs por meio do Zigbee e envia dados para plataformas SCADA, software de O&M remoto e aplicativos móveis. Suporta Modbus, IEC 60870-5-104, MQTT e outros protocolos de comunicação, permitindo que os dados locais sejam convertidos nos formatos exigidos pelos sistemas de despacho.

A NCU processa dados localmente para reduzir a carga de trabalho na nuvem com capacidade de computação de ponta. Também inclui criptografia de hardware e software, juntamente com um módulo de criptografia vertical, para ajudar a garantir a comunicação segura de dados.

Suporte pós-venda padronizado

Após a substituição de um módulo NCU, ele deve ser reconfigurado para corresponder ao sistema. Ruitai fornece uma solução completa de O&M:

Configuração automatizada:Os parâmetros de configuração podem ser implantados por meio de um aplicativo móvel ou computador, reduzindo o trabalho manual e o risco de erros.

Mapeamento e comissionamento precisos:O sistema envia comandos de ângulo e os compara com os ângulos de rotação reais para mapear com precisão a NCU, a TCU e o conjunto fotovoltaico.

Atualizações de firmware e procedimentos de segurança:Atualizações com um clique para o firmware oficial mais recente ajudam a resolver problemas de compatibilidade. Todos os trabalhos seguem procedimentos de segurança, incluindo o uso de ferramentas isoladas. Após a substituição, a função "Auto Search" da plataforma inteligente de O&M confirma que o módulo está conectado.

Perguntas frequentes

P: O que acontece com o rastreador quando a Caixa de Comunicação Solar Inteligente perde energia? Existe uma fonte de alimentação reserva?

R: Ele utiliza uma bateria de lítio de backup interna ou externa (capacidade recomendada ≥ 7Ah) para manter o módulo de comunicação funcionando por várias horas após uma queda de energia, garantindo que ele possa receber e executar comandos de armazenamento de emergência.

Observe que a bateria alimenta apenas os sistemas de comunicação e controle, não os motores. Recomenda-se combiná-lo com um painel de carregamento solar para carregamento lento da bateria, especialmente para áreas remotas sem acesso à rede.

P: A NCU pode suportar atualizações remotas de firmware?

R: NCUs de marcas convencionais suportam atualizações remotas OTA (Over-the-Air), permitindo que novos firmwares sejam implantados por meio de sistemas SCADA ou plataformas em nuvem sem intervenção no local. É aconselhável verificar esse recurso durante a seleção do produto para garantir acesso futuro a otimizações de algoritmos de rastreamento, correções de bugs e patches de segurança.

P: Qual é a faixa de temperatura operacional da NCU?

R: A NCU da Ruitai opera dentro de uma faixa de -40°C a +70°C e possui uma classificação de proteção IP65, tornando-a adequada para ambientes extremos, como desertos de alta temperatura e regiões frias.

No entanto, é necessária atenção especial nos seguintes cenários:

Desertos de alta temperatura: Garanta uma dissipação adequada do calor do gabinete e evite a luz solar direta; instale um protetor solar, se necessário.

Regiões frias: Considere o desempenho em baixa temperatura da bateria de lítio reserva e selecione um modelo com classificação para baixa temperatura.

Áreas costeiras (névoa salina): Use gabinetes de aço inoxidável ou aplique revestimentos anticorrosivos.
