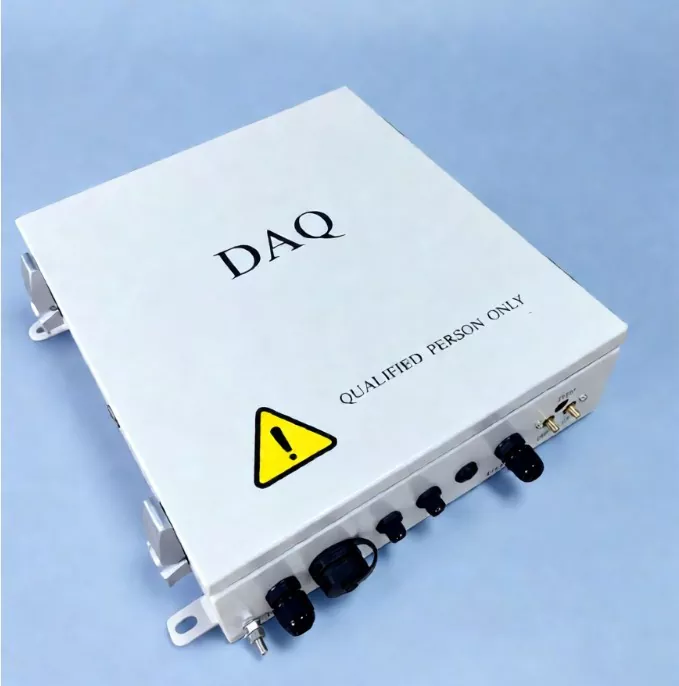

Unidade de controle de comunicação fotovoltaica

Suzhou Ruitai é uma fábrica profissional, nossa unidade de controle de comunicação fotovoltaica usa componentes de nível industrial, oferecendo proteção com classificação IP65, uma ampla faixa de temperatura operacional (-40°C a +85°C) e resistência excepcional a raios e interferência eletromagnética.

Suportando protocolos padrão da indústria, como Modbus e TCP/IP, integra-se perfeitamente com uma ampla gama de inversores e estações meteorológicas. A NCU permite resposta em nível de milissegundos e comunicação de dados em tempo real, garantindo uma operação rápida e confiável do sistema. Quando combinado com uma plataforma SCADA, ele fornece aos operadores visibilidade em tempo real do desempenho de toda a planta e do status operacional de qualquer lugar.

Quais são as funções principais da unidade de controle de comunicação fotovoltaica?

1. Monitoramento Centralizado

A Unidade de Controle de Comunicação Fotovoltaica coleta dados relatados por todas as TCUs dentro de sua jurisdição, agrega os dados e os carrega no sistema SCADA ou em uma plataforma de monitoramento baseada em nuvem.

2. Controle Unificado

Ele transmite comandos de controle para todas as TCUs dentro de sua jurisdição para permitir operações sincronizadas.

Os comandos típicos incluem: armazenamento com um toque, mudança de modo de rastreamento, ativação/desativação de retrocesso e modos de proteção contra intempéries (por exemplo, para ventos fortes ou chuva forte).

3. Comunicação de longa distância

Suporta comunicação Ethernet (fibra óptica) ou 4G, permitindo acesso e controle remoto de dados. Múltiplas NCUs podem formar uma rede em anel de fibra óptica para aumentar a confiabilidade da comunicação.

4. Gerenciamento de dados

Ele organiza e gerencia informações do sistema, incluindo ângulos de linha do rastreador, registros de alarme, dados de desempenho do motor e dados ambientais, fornecendo interfaces de dados estruturadas para sistemas de nível superior.

Tabela de especificações completa

▷ Parâmetros característicos

▷ Parâmetros funcionais

▷ Parâmetros gerais

Como selecionar a unidade de controle de comunicação fotovoltaica (NCU) correta?

1. Selecione a capacidade de comunicação com base na escala

Selecione com base no número de TCUs conectados.

Projetos fotovoltaicos de pequena escala:Com menos conexões, um modelo básico de NCU é adequado.

Centrais elétricas terrestres de grande escala:Recomenda-se uma NCU de alta capacidade para suportar um maior número de conexões de TCU.

Recomendação de configuração:Não configure com base apenas no número atual de dispositivos; reservar alguma capacidade para expansão futura (aproximadamente 20% de espaço livre).

2. Compatibilidade do Protocolo de Comunicação

Durante a fase de concepção do projeto, verifique os protocolos de comunicação do TCU, os requisitos de interface SCADA e a arquitetura de comunicação existente da usina.

As NCUs Ruitai oferecem excelente compatibilidade de protocolo, suportando RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP e outros métodos de comunicação.

3. Selecione a classificação de proteção com base no ambiente do site

As NCUs devem ser altamente adaptáveis ​​às condições ambientais e resistentes à entrada de poeira e chuva.

Para projetos fotovoltaicos de grande escala, recomenda-se selecionar unidades com faixa de temperatura operacional de -40°C a +85°C e classificação de proteção IP65 ou superior; eles também devem apresentar recursos anti-interferência e proteção contra raios.

4. Correspondência de arquitetura de rede

A configuração da NCU deve estar alinhada com o projeto da rede de comunicação fotovoltaica geral.

Recomendado para bases fotovoltaicas de grande escala:TCU → NCU → Rede de Anel de Fibra Óptica → SCADA

Recomendado para projetos fotovoltaicos distribuídos:TCU → NCU → 4G/5G → Plataforma em Nuvem

Perguntas frequentes

P: Quais recursos de hardware garantem uma operação estável e confiável em ambientes externos exigentes?

R: O sistema combina múltiplas camadas de proteção para garantir um desempenho suave. A tecnologia de calibração GPS dupla fornece rastreamento e posicionamento precisos, enquanto a bateria de backup integrada do UPS mantém funções críticas funcionando durante cortes de energia inesperados.

Além disso, a proteção abrangente contra sobrecorrente e surtos protege o sistema contra interrupções relacionadas à energia, garantindo uma operação confiável em condições desafiadoras.

P: A Unidade de Controle de Comunicação Fotovoltaica é fácil de instalar e configurar? E quanto aos custos de manutenção a longo prazo?

R: Sim. O sistema foi projetado para implantação rápida e eficiente, suportando configuração baseada em PC e configuração sem fio habilitada para Bluetooth para reduzir significativamente o tempo de comissionamento no local.

Uma vez operacional, a plataforma permite monitoramento remoto e visibilidade de dados em tempo real, enquanto seu design de baixo consumo de energia ajuda a reduzir os requisitos de manutenção e os custos operacionais gerais.

P: Que nível de proteção externa o produto oferece? Ele pode suportar condições climáticas adversas?

R: Absolutamente. A série NCU apresenta classificação de proteção IP65 e um gabinete resistente às intempéries, proporcionando proteção eficaz contra entrada de poeira e água.

Ele foi projetado para suportar temperaturas extremas, frio intenso, névoa salina e outras condições externas exigentes, garantindo desempenho estável e durável ao longo de sua vida útil.

P: Como a adaptabilidade da IA ​​do sistema melhora o desempenho e a confiabilidade?

R: A adaptabilidade da IA ​​do sistema agrega valor de três maneiras principais.

Primeiro, ele refina continuamente as estratégias de rastreamento usando dados históricos e em tempo real para maximizar o rendimento energético.

Em segundo lugar, fornece proteção inteligente durante condições climáticas extremas.

Terceiro, seus recursos integrados de autodiagnóstico e alerta precoce ajudam a detectar possíveis problemas antes que se tornem críticos, reduzindo o tempo de inatividade não planejado e melhorando a confiabilidade do sistema.

P: Como o produto oferece suporte ao gerenciamento digital de usinas de energia solar?

R: A série NCU fornece visibilidade em tempo real das operações da planta por meio da coleta e transmissão contínua de dados.

Os operadores podem monitorar o desempenho do rastreador, a geração de energia e os alertas do sistema a qualquer momento via PC ou dispositivos móveis.

Com suporte para protocolos MQTT e TCP, ele permite o gerenciamento centralizado em vários locais, ajudando as usinas de energia a avançarem para operações mais inteligentes e automatizadas.
