Como um rastreador fotovoltaico de eixo único melhora o desempenho da energia solar?

2026-08-31 0 Deixe-me uma mensagem

A Rastreador fotovoltaico de eixo únicoé um sistema de montagem solar projetado para girar módulos fotovoltaicos em torno de um eixo para que sua superfície permaneça melhor alinhada com o sol durante todo o dia. Em comparação com estruturas de inclinação fixa, a tecnologia de rastreamento pode aumentar a irradiação solar capturada pelos módulos fotovoltaicos e melhorar a produção de energia, especialmente em locais com forte luz solar direta. No entanto, os benefícios de um rastreador dependem da localização do projeto, das condições do terreno, do projeto do sistema, da configuração do módulo, da carga eólica, da estratégia de manutenção e da economia geral do projeto.

Este artigo explica como funciona o rastreamento de eixo único, onde ele oferece o maior valor, quais fatores técnicos devem ser avaliados antes da instalação e como um sistema de rastreamento adequadamente projetado pode suportar geração fotovoltaica confiável de longo prazo.

Índice

O que é um rastreador fotovoltaico de eixo único?
Como funciona o sistema de rastreamento?
Como o rastreamento melhora o desempenho fotovoltaico?
Componentes principais de um sistema de rastreamento de eixo único
Onde os rastreadores fotovoltaicos de eixo único são usados?
Fatores importantes antes de escolher um rastreador
Rastreador de eixo único vs. montagem com inclinação fixa
Manutenção e confiabilidade a longo prazo
Desafios comuns de projetos e soluções práticas
Trabalhando com um fornecedor experiente de tecnologia de rastreamento
Perguntas frequentes
Conclusão

O que é um rastreador fotovoltaico de eixo único?

Um rastreador fotovoltaico de eixo único é uma estrutura de montagem fotovoltaica motorizada que altera a orientação dos painéis solares em torno de um eixo rotacional. Em vez de manter os módulos num ângulo fixo ao longo do dia, o rastreador ajusta a sua posição de acordo com o movimento aparente do sol.

A maioria dos sistemas em escala de utilidade pública usa um eixo horizontal norte-sul, permitindo que os módulos fotovoltaicos girem de leste para oeste durante o dia. Esta configuração é amplamente adotada porque fornece um equilíbrio prático entre ganho de energia, complexidade mecânica, utilização do solo e requisitos de instalação.

O propósito fundamental é simples:manter os módulos fotovoltaicos em uma orientação mais favorável para receber a luz solar.Uma melhor incidência solar pode aumentar a quantidade de energia utilizável gerada pelo painel fotovoltaico, especialmente durante os períodos da manhã e da tarde, quando um sistema fixo pode receber luz solar num ângulo menos favorável.

Ponto chave:Um rastreador não cria luz solar adicional. Em vez disso, melhora a orientação dos módulos fotovoltaicos para que uma porção maior da radiação solar disponível possa ser capturada durante condições operacionais adequadas.

Como funciona o sistema de rastreamento?

Um típico rastreador fotovoltaico de eixo único combina um sistema de acionamento mecânico com um sistema de controle eletrônico. Sensores, algoritmos astronômicos ou uma combinação de métodos de controle determinam a posição apropriada do painel. O controlador então comanda o atuador ou motor para girar o rastreador.

Cálculo da posição solar:O sistema de controle determina a posição esperada do sol com base no tempo, coordenadas geográficas e cálculos astronômicos.
Controle de posição:O controlador determina o ângulo necessário do rastreador.
Movimento mecânico:Motores, sistemas de engrenagens, atuadores ou componentes de acionamento relacionados giram as fileiras de módulos.
Otimização operacional:O rastreador ajusta contínua ou periodicamente sua posição ao longo do dia.
Posicionamento protetor:Durante ventos fortes, tempestades ou outras condições anormais, o sistema pode mover-se para uma posição segura predefinida.

Os sistemas modernos de rastreamento também podem incorporar monitoramento de vento, feedback de posição, interfaces de comunicação e detecção automatizada de falhas. Estas funções são particularmente importantes para grandes parques solares onde milhares de módulos podem ser distribuídos por uma área substancial.

Esboço de planejamento do projeto

Avalie o recurso solar e a localização do projeto.
Analise o terreno, as condições do solo, a drenagem e o ambiente do vento.
Determine a geometria adequada do rastreador e a configuração da linha.
Verifique as dimensões do módulo, peso, layout elétrico e compatibilidade mecânica.
Calcule a produção de energia esperada e os requisitos operacionais adicionais.
Desenvolver procedimentos de instalação, inspeção e manutenção.
Avalie as capacidades de engenharia do fornecedor e o suporte técnico de longo prazo.

Como o rastreamento melhora o desempenho fotovoltaico?

A vantagem mais importante de um sistema de rastreamento é a sua capacidade de melhorar a orientação dos módulos fotovoltaicos em relação ao sol. Com montagem com inclinação fixa, os painéis permanecem em um ângulo predeterminado. Este ângulo é um compromisso porque a elevação e o azimute do sol mudam continuamente.

Um rastreador de eixo único reduz essa incompatibilidade durante a operação diurna. A melhoria energética resultante varia significativamente de acordo com a latitude, o clima, a irradiância normal direta, a tecnologia do módulo, o espaçamento entre linhas, o algoritmo de rastreamento e o design do local. Portanto, os proprietários dos projetos devem evitar tratar uma única percentagem como aplicável universalmente.

Fator de desempenho	Benefício potencial	Consideração principal
Incidência solar	Orientação do módulo aprimorada	Depende do recurso solar
Perfil de geração diária	Melhor captura de manhã e de tarde	Configuração do clima e do sistema
Utilização da terra	Configuração de linha flexível	Controle de retrocesso e sombreamento
Rendimento energético	Aumento potencial em comparação com a montagem fixa	Deve ser modelado para cada projeto

Para investidores e empreiteiros de EPC, a questão significativa não é simplesmente se o rastreamento produz mais eletricidade. A questão mais útil é se a geração adicional justifica os requisitos extras mecânicos, elétricos, civis, de instalação e manutenção durante a vida operacional do projeto.

Componentes principais de um sistema de rastreamento de eixo único

O desempenho confiável do rastreamento depende da interação entre estruturas mecânicas, equipamentos elétricos e controles inteligentes. Uma falha em um subsistema pode afetar uma linha inteira ou várias unidades rastreadoras.

Tubo de torque:Fornece o suporte estrutural rotativo primário para os módulos fotovoltaicos.
Rolamentos:Apoie a rotação controlada e ajude a manter o alinhamento mecânico.
Sistema de acionamento:Converte a potência do motor em movimento rotacional controlado.
Motor ou atuador:Fornece a força mecânica necessária para alterar a posição do rastreador.

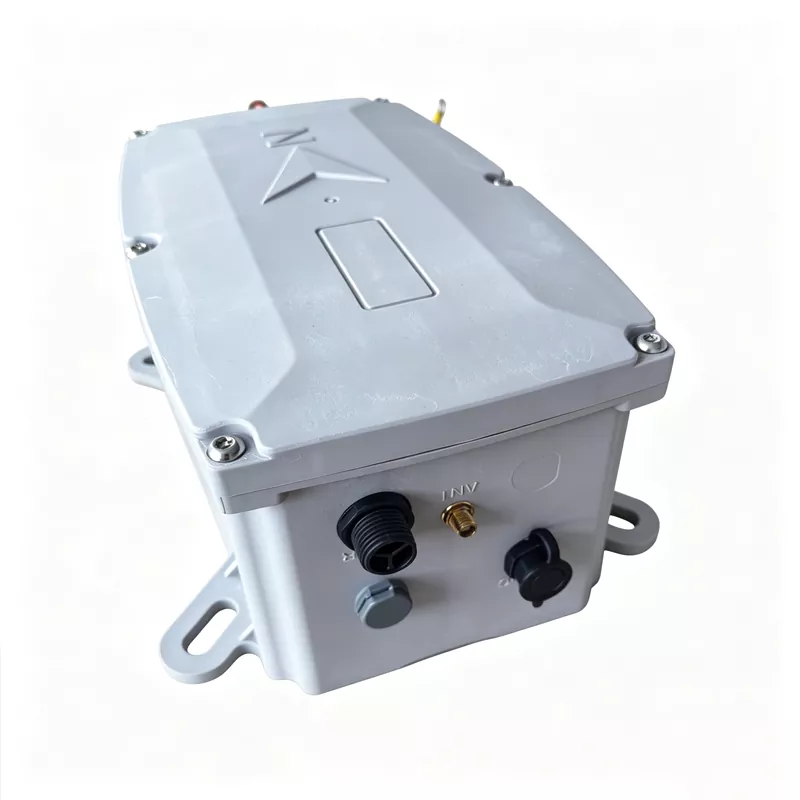

Controlador:Processa comandos de rastreamento e coordena a operação do sistema.
Sensores de posição:Confirme a posição real do rastreador e apoie a precisão do controle.
Sistema de comunicação:Permite monitoramento e controle em grandes usinas fotovoltaicas.
Postes estruturais e fundações:Transferir cargas mecânicas para o solo.
Funções de segurança:Apoie a proteção contra vento, resposta a falhas, movimento de emergência e confiabilidade operacional.

A seleção do material também é importante. Os componentes expostos a ambientes externos devem resistir à radiação ultravioleta, mudanças de temperatura, umidade, poeira, corrosão e carga mecânica. Revestimentos protetores apropriados e materiais resistentes à corrosão podem influenciar significativamente o desempenho a longo prazo.

Onde os rastreadores fotovoltaicos de eixo único são usados?

O rastreamento de eixo único é particularmente atraente para projetos fotovoltaicos em escala de utilidade pública, onde o rendimento energético adicional pode ter um impacto significativo na economia geral do projeto. As aplicações típicas incluem:

Fazendas solares utilitárias

Grandes usinas fotovoltaicas podem se beneficiar do monitoramento centralizado e do rastreamento automatizado.

Projetos Comerciais

Locais adequados podem utilizar o rastreamento quando o rendimento energético for uma prioridade importante do projeto.

Grandes sites abertos

Terrenos relativamente desobstruídos geralmente são mais fáceis de configurar para linhas rastreadoras.

A tecnologia é menos simples para terrenos altamente irregulares, locais com muita sombra, locais extremamente restritos ou projetos onde a simplicidade e a manutenção mínima são mais importantes do que a maximização do rendimento energético.

Fatores importantes antes de escolher um rastreador

A seleção de um rastreador fotovoltaico de eixo único deve começar com o projeto e não com uma especificação de catálogo. Locais diferentes criam requisitos mecânicos e operacionais diferentes.

Recurso solar:Analise padrões de irradiação, latitude, variação sazonal e a proporção de luz solar direta versus luz solar difusa.
Terreno:Avalie inclinações, mudanças de elevação, drenagem e requisitos de nivelamento antes de selecionar a geometria do rastreador.
Condições de vento:A carga do vento afeta o projeto estrutural, os requisitos da fundação e as estratégias de posição segura.
Condições do solo:Os dados geotécnicos podem influenciar a seleção das estacas, a profundidade da fundação e os métodos de instalação.
Compatibilidade do módulo:Verifique as dimensões do módulo, o peso, a configuração da estrutura, os requisitos de fixação e as cargas mecânicas.
Capacidade de retrocesso:Isso pode ajudar a reduzir o sombreamento entre fileiras durante ângulos solares baixos.
Arquitetura de controle:Grandes projetos exigem comunicação confiável, monitoramento, detecção de falhas e gerenciamento de posição.
Acesso de manutenção:As unidades de acionamento e outros componentes mecânicos devem permanecer acessíveis para inspeção e manutenção.
Economia do ciclo de vida:Compare os ganhos de energia esperados com os custos de equipamento, instalação, operação, manutenção e substituição.

Rastreador de eixo único vs. montagem com inclinação fixa

A montagem com inclinação fixa continua sendo uma solução eficaz e amplamente utilizada devido à sua estrutura mecânica relativamente simples. O rastreamento de eixo único adiciona componentes móveis, mas fornece orientação dinâmica ao longo do dia.

Recurso	Rastreador de eixo único	Sistema de inclinação fixa
Movimento do painel	Dinâmico	Fixo
Complexidade mecânica	Mais alto	Mais baixo
Otimização energética	Ajuste contínuo de orientação	Orientação predeterminada
Manutenção	É necessária mais inspeção mecânica	Geralmente mais simples
Adequação do local	Melhor avaliado através de design específico do projeto	Ampla gama de aplicações

A solução correta depende da meta de geração do projeto, das condições do local, do orçamento de capital, da capacidade de manutenção e do período operacional esperado. Um rastreador tecnicamente avançado não é automaticamente a melhor solução para todos os sites.

Manutenção e confiabilidade a longo prazo

Como um rastreador fotovoltaico de eixo único contém componentes mecânicos móveis, a manutenção preventiva deve ser incluída na estratégia operacional da planta desde o início. As inspeções de rotina podem ajudar a identificar desgaste, movimentos anormais, conexões soltas, corrosão e problemas no sistema de transmissão antes que se transformem em falhas maiores.

Inspecione rolamentos, componentes de acionamento, fixadores e conexões estruturais.
Verifique o alinhamento do rastreador e o feedback da posição real.
Monitore a corrente do motor e ruídos operacionais incomuns.
Inspecione cabos, conectores, controladores e equipamentos de comunicação.
Verifique a proteção contra corrosão em componentes estruturais expostos.
Verifique as funções de emergência e proteção contra vento forte.
Mantenha acesso livre em torno de equipamentos mecânicos e elétricos críticos.
Registre falhas e dados operacionais para identificar problemas recorrentes.

Um programa de manutenção forte não se trata simplesmente de reparar componentes defeituosos. Deve combinar inspeções programadas com monitorização baseada em condições, para que potenciais problemas possam ser identificados precocemente.

Desafios comuns de projetos e soluções práticas

Desafio	Impacto potencial	Abordagem Prática
Vento forte	Estresse estrutural e mecânico	Análise de engenharia e controle de armazenamento de proteção
Terreno irregular	Complexidade de instalação	Levantamento detalhado do terreno e design apropriado do rastreador
Sombreamento entre linhas	Perda de energia	Otimização de espaçamento entre linhas e retrocesso
Desgaste mecânico	Tempo de inatividade e custos de manutenção	Manutenção preventiva e monitoramento de condições
Falhas de comunicação	Operação de rastreamento incorreta	Arquitetura de rede confiável e controles de fallback locais

Por que a qualidade da engenharia é importante

O desempenho do rastreador é determinado por muito mais do que o movimento de um painel solar. O projeto estrutural, a precisão do acionamento, a lógica de controle, a qualidade do material, a resistência ambiental, a precisão da instalação e o suporte pós-venda contribuem para o valor do sistema a longo prazo. Para grandes projetos fotovoltaicos, a seleção de equipamentos com base apenas no preço de compra inicial pode aumentar os riscos do ciclo de vida. Uma avaliação mais completa deve considerar a confiabilidade, o rendimento energético, a facilidade de manutenção, a disponibilidade de peças de reposição, a documentação técnica e o suporte de engenharia do fornecedor.

Trabalhando com um fornecedor experiente de tecnologia de rastreamento

A escolha do fornecedor certo pode simplificar a transição do projeto conceitual para a operação comercial.Tecnologia de automação Suzhou Ruitai Co., Ltd.fornece soluções de tecnologia de automação com foco em aplicações orientadas para engenharia. Ao avaliar um fornecedor de equipamento de rastreamento fotovoltaico, os proprietários de projetos e empresas de EPC devem olhar além da aparência do produto e fazer perguntas técnicas detalhadas.

Pontos importantes de avaliação do fornecedor incluem cálculos estruturais, lógica de controle do rastreador, adaptabilidade ambiental, compatibilidade de módulos, confiabilidade do sistema de acionamento, arquitetura de comunicação, orientação de instalação, procedimentos de comissionamento, suporte de peças sobressalentes e capacidades de resposta técnica.

Uma avaliação confiável do projeto deve responder:

O rastreador é adequado ao clima e terreno do projeto?
A estrutura pode suportar os módulos fotovoltaicos selecionados?
Como o sistema responde ao vento forte?
Como as posições do rastreador são monitoradas e controladas?
Quais procedimentos de manutenção são necessários?
Como são tratadas as peças de reposição e o suporte técnico?
O fornecedor pode fornecer assistência de engenharia específica para o projeto?

Perguntas frequentes

1. Qual é o objetivo principal de um rastreador fotovoltaico de eixo único?

Seu principal objetivo é girar os módulos fotovoltaicos em torno de um eixo para que mantenham uma orientação mais favorável em direção ao sol durante o dia, aumentando potencialmente a geração de energia em comparação com uma configuração adequada de inclinação fixa.

2. Todo projeto solar precisa de um rastreador?

Não. Os rastreadores são mais atraentes quando o ganho de energia esperado justifica sua complexidade mecânica adicional, requisitos de instalação e necessidades de manutenção. Recomenda-se modelagem financeira e energética específica do local.

3. Um rastreador de eixo único pode funcionar em áreas com vento forte?

Sim, desde que o rastreador seja projetado adequadamente para as condições de vento locais. A resistência estrutural, o projeto da fundação, a estratégia de controle e o posicionamento de proteção são considerações importantes.

4. Um rastreador requer mais manutenção do que uma montagem fixa?

Geralmente, sim. Componentes móveis como rolamentos, motores, atuadores e mecanismos de acionamento requerem inspeção e manutenção. Contudo, um plano de manutenção adequado pode ajudar a controlar os riscos operacionais.

5. O que é retrocesso?

O retrocesso é uma estratégia de controle que altera o ângulo do rastreador para longe da orientação ideal do sol direto quando necessário para reduzir o sombreamento entre fileiras fotovoltaicas adjacentes, particularmente durante períodos em que o sol está baixo.

6. Que informações devem ser preparadas antes de solicitar uma proposta de rastreador?

Informações úteis incluem localização do projeto, layout do local, características do terreno, dados geotécnicos, condições de vento, especificações do módulo fotovoltaico, capacidade desejada, configuração de fileiras, requisitos de rede e condições operacionais esperadas.

7. Como avaliar o ganho energético esperado?

O ganho esperado deve ser calculado utilizando dados de recursos solares específicos do projecto e um modelo de simulação de energia apropriado. A análise deve levar em conta o sombreamento, o comportamento do rastreador, as perdas do sistema, as condições climáticas e as características reais do local, em vez de depender de uma porcentagem genérica.

Conclusão: Transformando o Movimento Solar em Maior Valor do Projeto

Um rastreador fotovoltaico de eixo único fornece uma maneira prática de ajustar dinamicamente os módulos fotovoltaicos à medida que o sol se move no céu. Ao melhorar a orientação do módulo durante o dia, a tecnologia pode aumentar a quantidade de energia solar captada por uma central fotovoltaica e remodelar o seu perfil de geração diária.

No entanto, a implantação bem-sucedida do rastreador requer mais do que selecionar uma estrutura de montagem rotativa. Recursos solares, terreno, solo, condições de vento, compatibilidade de módulos, espaçamento entre fileiras, retrocesso, arquitetura de controle, manutenção e economia do ciclo de vida, todos precisam ser considerados em conjunto.

Para desenvolvedores de projetos, empreiteiros de EPC, integradores de sistemas e compradores de equipamentos solares, a melhor abordagem é avaliar o sistema completo em vez de focar em uma especificação. Um rastreador bem projetado deve combinar movimento mecânico confiável, controle inteligente, resistência ambiental, manutenção simples e adaptabilidade específica ao projeto.
