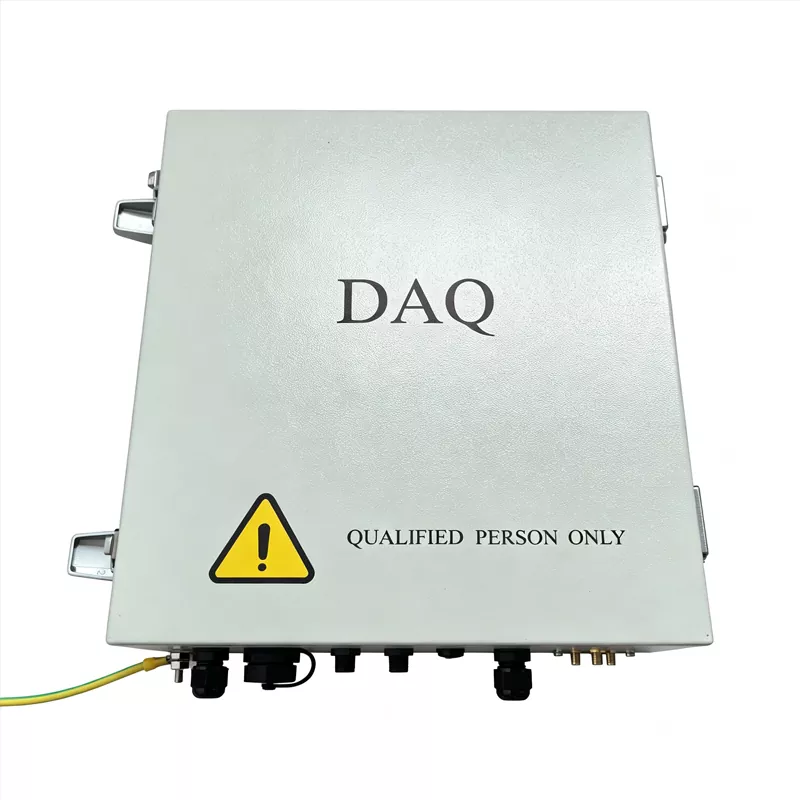

Caixa de comunicação de rede fotovoltaica NCU
Ruitai é um fabricante profissional na China, podemos oferecer caixa de comunicação de rede fotovoltaica NCU. Ele integra poderosos recursos de computação de ponta e conversão de protocolo, juntamente com algoritmos de rastreamento, comunicação multiprotocolo e funções de monitoramento remoto. Isto garante que grandes volumes de dados possam ser transmitidos para a nuvem de forma rápida e confiável, mesmo em ambientes eletromagnéticos complexos, ajudando a melhorar a eficiência da energia solar e a manter a operação estável sob condições climáticas adversas.
A caixa de comunicação de rede fotovoltaica NCU foi projetada levando em consideração ambientes externos agressivos, apresentando excelente proteção contra raios, forte desempenho anti-interferência e ampla adaptabilidade de temperatura. Se você deseja obter uma solução customizada, entre em contato com a Ruitai.
Nossa NCU utiliza componentes de nível industrial e suporta vários protocolos industriais padrão, como Modbus e TCP/IP, permitindo compatibilidade flexível com diferentes marcas de inversores e estações meteorológicas.
Ele permite a execução de comandos em nível de milissegundos e a transmissão de dados em tempo real, suportando um controle preciso e responsivo da planta. Quando integrados à plataforma SCADA da Ruitai, os operadores podem monitorar e gerenciar remotamente todo o local, reduzindo significativamente as falhas de comunicação e diminuindo os custos gerais de O&M.
Design de Produto
A caixa de comunicação de rede fotovoltaica (NCU) apresenta um design de hardware de nível industrial, garantindo operação estável e de longo prazo em ambientes diversos e hostis.
Proteção de entrada:Classificação IP65 ou superior, apresentando um design totalmente vedado, à prova de poeira e à prova d'água.
Ampla temperatura operacional:Opera dentro de uma faixa de -40°C a +70°C, tornando-o adequado para ambientes extremos, como desertos de alta temperatura e regiões com frio intenso.
Design de fonte de alimentação dupla:Suporta entradas de energia CC e CA e inclui uma bateria de lítio reserva de alta capacidade para garantir operação contínua durante a noite ou em condições climáticas adversas.
Componentes de nível industrial:A NCU utiliza chips de nível industrial, circuitos de isolamento e estratégias de redução de capacidade de componentes; foi validado através do DFMEA e de vários testes rigorosos.
Proteção contra raios:As portas de alimentação e sinal estão equipadas com proteção contra surtos e o gabinete está conectado a uma rede de aterramento equipotencial.
Tabela de especificações completa
▷ Parâmetros característicos
|
Modelo de produto |
RT-COM-V1 |
Limite de disparo de alta velocidade do vento |
Ajustável |
|
Fonte de energia |
L+N 220 VCA |
Limite de disparo de neve forte |
Ajustável |
|
Configuração de parâmetros |
PC |
Latitude e longitude |
Obtido automaticamente por GPS |
|
Consumo diário de energia |
≤0,1 kWh |
Fuso horário |
Autoconfiguração |
|
Sinal GPS |
Sim |
||
▷ Parâmetros funcionais
|
Alarme do sensor meteorológico |
Sim |
Comunicação sem fio (com TCU) |
Sim |
|
Alarme de interrupção de comunicação (com TCU) |
Sim |
Porta de comunicação |
RS485/Ethernet |
|
Alarme de falha do módulo GPS |
Sim |
Velocidade do Vento |
Sim |
▷ Parâmetros gerais
|
Material da Habitação |
Chapa metálica |
Tamanho |
330*96*360mm |
|
Método de instalação |
Fixação |
Temperatura operacional |
-40~70℃ |
|
Classificação à prova d'água |
IP65 |
Altitude |
<4000m |
|
Peso |
5,4kg |
||
Problemas comuns e práticas corretas para instalação de NCU
|
Erros comuns |
Consequências |
Melhores Práticas |
|
Ramal "T" do barramento RS485 |
Reflexão de sinal, comunicação instável |
Use uma topologia em cadeia; instale um repetidor em pontos de ramificação |
|
Ambas as extremidades da camada de blindagem são aterradas ao mesmo tempo |
Formação de loops de terra, introdução de interferência |
Aterre a blindagem somente em uma extremidade (extremidade NCU) |
|
Linhas de comunicação e linhas de energia são colocadas no mesmo tubo |
Interferência eletromagnética causando erros de checksum CRC |
Mantenha um espaçamento mínimo de 30 cm; linhas cruzadas em um ângulo de 90° |
|
Nenhum resistor de terminação instalado |
Reflexão de sinal, falha de comunicação no terminal TCU |
Conecte um resistor de 120Ω em paralelo na extremidade mais distante do barramento |
|
O fio terra é muito fino ou muito longo |
Fraca proteção contra raios, equipamento suscetível a danos causados por raios |
Fio de aterramento: seção transversal ≥ 6 mm², comprimento ≤ 0,5 m |
|
Polaridade da bateria invertida |
Queima do módulo de potência NCU |
Verifique a polaridade com um multímetro antes de conectar |
|
Instalação do gabinete inclinada |
Pressão irregular na faixa de vedação, entrada de água da chuva |
Alinhe usando um nível de bolha; garantir que a inclinação seja ≤ 2° |
Por que escolher Ruitai?
Soluções personalizadas:Seguimos uma abordagem “Um Projeto, Uma Solução”, projetando arquiteturas de comunicação adaptadas às condições de recursos solares de cada projeto, características do local e requisitos da rede.
Desempenho confiável e estável:Testadas e comprovadas em ambientes desafiadores, incluindo regiões de grande altitude, desertos e ilhas costeiras, nossas soluções oferecem excelente confiabilidade e estabilidade operacional de longo prazo.
Suporte e manutenção rápidos:Fornecemos monitoramento remoto em tempo real e diagnósticos inteligentes, ajudando os clientes a detectar falhas mais rapidamente, reduzir o tempo de inatividade operacional e garantir o bom desempenho do sistema durante todo o ciclo de vida do projeto.
Perguntas frequentes
P: Esta NCU pode operar de forma confiável em ambientes externos agressivos? Qual é a sua classificação de proteção?
R: Absolutamente. Nossa caixa de comunicação de rede fotovoltaica NCU foi projetada para operar de forma confiável em ambientes externos exigentes, com forte proteção contra raios, capacidade anti-interferência e adaptabilidade a amplas temperaturas.
Com classificação IP65 e construído com componentes de nível industrial, oferece desempenho estável em condições extremas, incluindo regiões de grande altitude, desertos e áreas costeiras. Ele também possui proteção contra sobrecorrente e surto para aumentar ainda mais a segurança e a confiabilidade do equipamento.
P: A quantos TCUs ele pode se conectar? Quais protocolos de comunicação ele suporta?
R: Como centro de comunicação central da usina solar, a NCU pode conectar facilmente centenas ou até milhares de TCUs ao sistema de monitoramento central.
Ele oferece excelente compatibilidade de protocolo, suportando protocolos padrão da indústria, como Modbus e TCP/IP, bem como ZigBee, Bluetooth, RS485 e MQTT.
Essa flexibilidade permite uma integração suave com uma ampla variedade de inversores, estações meteorológicas e outros dispositivos de campo.
