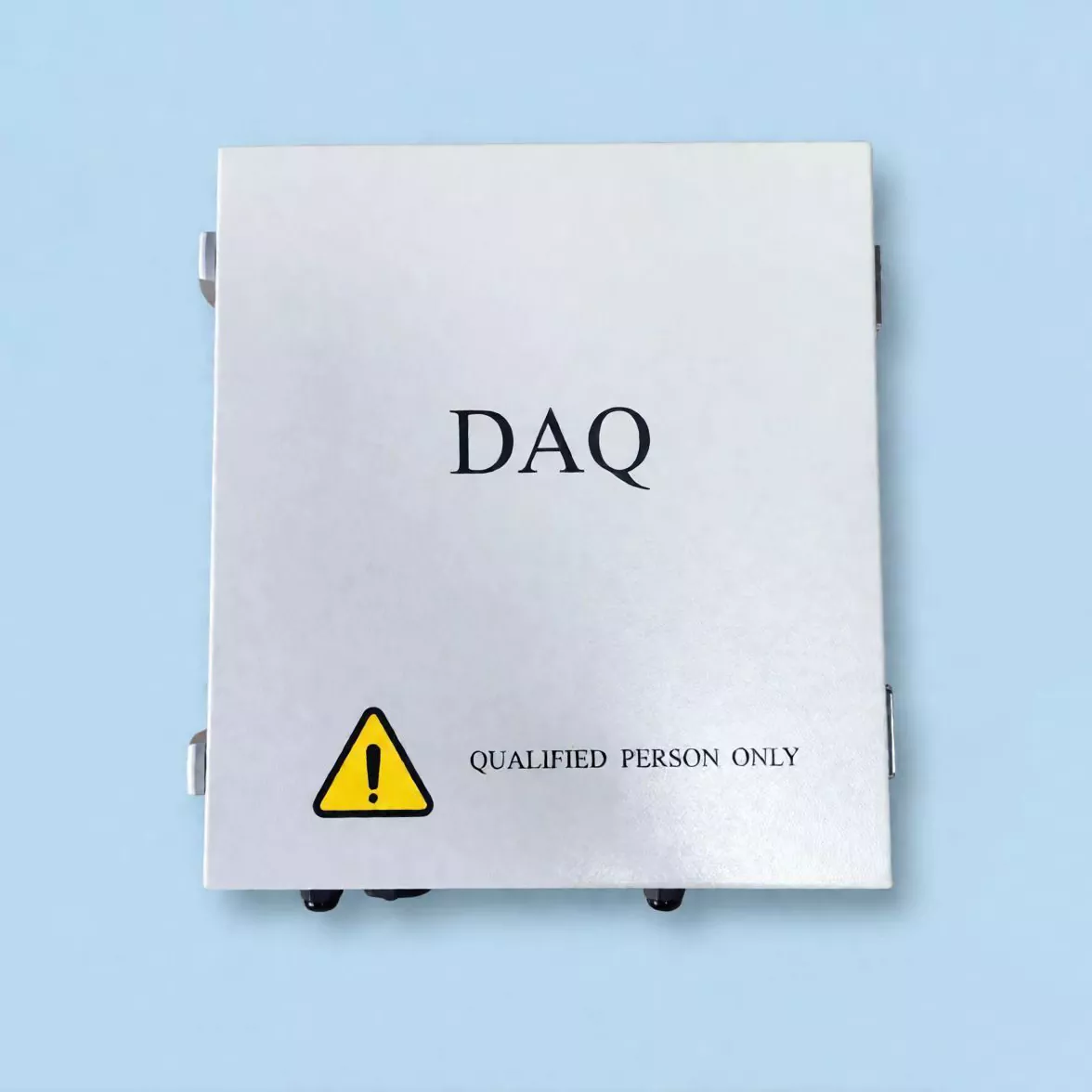

Caixa de comunicação do rastreador solar NCU

A NCU Ruitai é construída em uma rede em anel de fibra óptica auto-recuperável, com protocolos de rede em anel que suportam recuperação em nível de milissegundos, juntamente com um design de redundância de fonte de alimentação dupla. Se um link de rede for desconectado inesperadamente ou o equipamento falhar, o sistema poderá reconstruir automaticamente o caminho de comunicação em milissegundos. Isso permite a comutação contínua sem afetar as operações, reduzindo os riscos de interrupção e suportando operação ininterrupta 24 horas por dia, 7 dias por semana, em grandes usinas de energia solar.

Principais funções e destaques técnicos

1. Rastreamento solar preciso e monitoramento microclima

A NCU da caixa de comunicação do rastreador solar coordena vários TCUs (unidades de controle do rastreador) para oferecer suporte ao rastreamento solar preciso.

Ele também integra velocidade do vento, direção do vento, irradiância e outros sensores para funcionar como uma microestação meteorológica.

Combinado com algoritmos de rastreamento inteligentes, ajuda a reduzir as perdas de sombreamento do terreno e a melhorar a eficiência da geração de energia.

2. Proteção inteligente contra todos os climas

Usando dados meteorológicos em tempo real, a NCU pode ativar automaticamente os modos de proteção contra vento, neve e granizo e mover as estruturas do rastreador para uma posição segura.

Em condições climáticas extremas, esta função pode reduzir as perdas de ativos causadas por granizo, neve intensa e eventos semelhantes em até 94%.

3. Projeto Industrial de Alta Confiabilidade

A NCU utiliza chips de nível industrial e circuitos isolados com proteção IP65 para ambientes exigentes, como áreas de grande altitude, desertos e locais costeiros.

Ele suporta fontes de alimentação CA e CC e inclui uma bateria de lítio reserva para manter a operação durante quedas de energia ou à noite.

A criptografia de hardware e software, juntamente com o isolamento de alta e baixa tensão, ajudam a proteger a transmissão de dados e a segurança do equipamento.

4. Conectividade multiprotocolo

A NCU suporta múltiplas tecnologias de comunicação, incluindo Zigbee e M-Bus.

Ele conecta sistemas locais com plataformas de monitoramento remoto, como Smart Cloud e SCADA, permitindo upload de dados e entrega de comandos em tempo real.

Tabela de especificações completa

▷ Parâmetros característicos

▷ Parâmetros funcionais

▷ Parâmetros gerais

Valor da aplicação e nosso projeto

Ruitai Intelligent NCU reduz a necessidade de inspeções manuais por meio de diagnóstico remoto de falhas e funções de remoção de neve e proteção contra granizo com um clique, ajudando a reduzir os custos de O&M.

O sistema foi implantado em projetos no exterior, nos Estados Unidos e na Espanha, proporcionando proteção automática durante condições climáticas extremas.

Juntamente com o SCADA e o software de O&M remoto, a NCU oferece suporte ao gerenciamento inteligente em todo o processo operacional, ajudando as usinas de energia solar a capturar mais valor de cada raio de luz solar.

Estudo de caso: Usina de energia solar em escala de serviço público de 100 MW no Texas, EUA

Este projeto está localizado nas Grandes Planícies da América do Norte, enfrentando frequentemente fortes tempestades de granizo e ventos extremos.

Nessas condições, os módulos solares convencionais e as estruturas dos rastreadores podem sofrer danos significativos, criando grandes riscos aos ativos da planta.

Depois de adotar a plataforma Ruitai SCADA, o sistema usou previsão meteorológica de IA e algoritmos de coordenação inteligentes para responder automaticamente a avisos de granizo ou vento forte.

Ele enviou comandos ao TCU, que moveu os módulos solares para um ângulo de inclinação protetor de 60°.

Esta estratégia proativa de proteção contra condições climáticas extremas reduziu as perdas anuais de ativos fotovoltaicos em 94% quando a usina foi atingida por granizo com mais de 50 mm de diâmetro, mudando a resposta da usina do controle passivo de danos para a prevenção ativa de riscos.

Por que escolher Ruitai?

Ruitai é especializada em pesquisa e desenvolvimento e aplicação de sistemas de controle de rastreamento fotovoltaico. Atendendo à necessidade de gestão inteligente em centrais fotovoltaicas de grande escala, melhoramos continuamente as nossas capacidades em algoritmos de controlo, tecnologia de comunicação e integração de sistemas.

Além da Solar Tracker Communication Box (NCU), oferecemos um conjunto abrangente de soluções, incluindo TCUs, plataformas de monitoramento inteligente PV SCADA e robôs inteligentes de limpeza solar.

Nosso equipamento possui classificações de proteção IP65/IP66 e opera de forma confiável em uma ampla faixa de temperatura de -40°C a +70°C. Projetados com proteção contra raios, nossos produtos são construídos para resistir aos diversos e desafiadores ambientes onde as usinas fotovoltaicas estão localizadas.

Apoiados por mais de 20 direitos de propriedade intelectual, certificações ISO 9001 e CE, direitos autorais de software e relatórios de testes de agências terceirizadas como a HTW, estabelecemos parcerias de projetos em mais de 50 países e regiões. Fornecemos serviços de longo prazo, incluindo monitoramento remoto, diagnóstico de falhas, atualizações de software e treinamento em O&M.

Perguntas frequentes

P: A NCU indica comunicação normal, mas alguns rastreadores não conseguem se mover após os comandos serem emitidos; como devo solucionar isso?

R: Este tipo de "comunicação falsa" (em que o sistema parece conectado, mas não funciona) é normalmente causado pelo seguinte:

Atolamento mecânico do TCU: Falha no motor ou na caixa de câmbio; embora o TCU ainda possa enviar sinais de “pulsação”, ele não pode executar movimentos físicos.

Fonte de alimentação insuficiente: Os motores rastreadores consomem alta corrente de partida na inicialização. Se os cabos de potência forem excessivamente longos ou tiverem área de seção transversal insuficiente, quedas de tensão no terminal TCU podem impedir a partida do motor, mesmo que a NCU tenha emitido o comando.

Conflito de comandos: Verifique se outros sistemas (como SCADA ou IHM local) estão emitindo comandos conflitantes simultaneamente.

P: Posso usar conexões arbitrárias de ramificação em T ao conectar o barramento RS485?

R: Não. O barramento RS485 deve utilizar uma topologia em cadeia. A ramificação em T causa graves reflexões de sinal, levando a uma comunicação altamente instável.

Se as condições do local exigirem ramificação, um repetidor ou hub RS485 deverá ser instalado no ponto de ramificação.

P: A NCU pode fazer interface com o sistema AGC/AVC da usina?

R: Sim. Em usinas de energia de grande escala, quando a rede exige redução, o sistema AGC/AVC transmite comandos de limitação de potência para a NCU.

Ao receber esses comandos, a NCU pode ajustar os ângulos do rastreador para obter redução de potência ativa no nível do hardware; esta abordagem protege melhor a estabilidade da rede em comparação com simplesmente limitar a saída do inversor.
