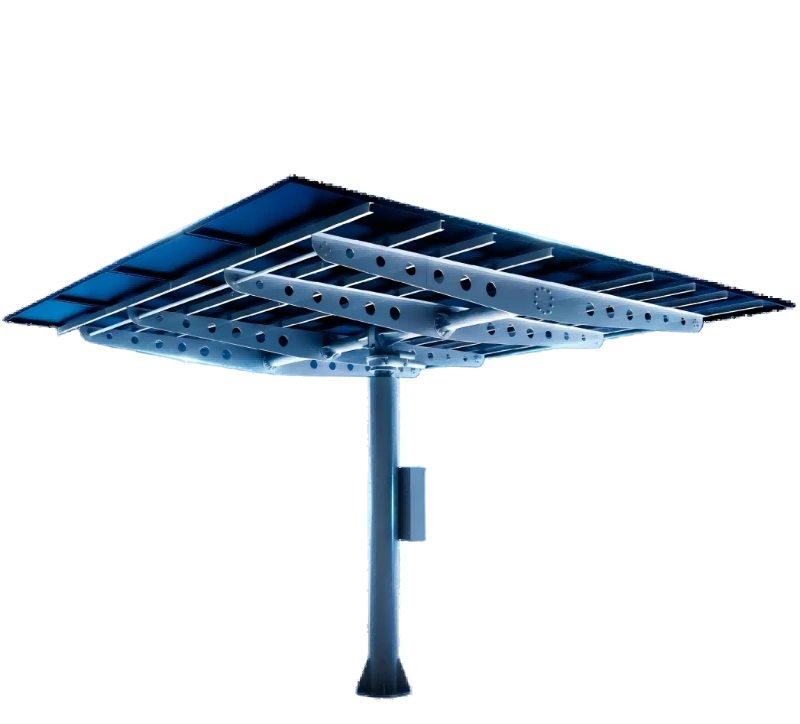

Como um sistema de rastreamento solar de eixo duplo pode melhorar a eficiência fotovoltaica?

A Sistema de rastreamento solar de eixo duploajuda as instalações fotovoltaicas a ajustar a orientação do painel para acompanhar o sol ao longo do dia e durante as mudanças sazonais. Ao contrário das estruturas de montagem fixas, esta tecnologia ajusta os ângulos horizontais e verticais, permitindo que os módulos solares mantenham uma posição mais favorável em relação à luz solar incidente. À medida que a indústria fotovoltaica continua a concentrar-se no rendimento energético, na fiabilidade operacional e na gestão inteligente das instalações, a tecnologia de rastreamento tornou-se uma consideração importante para projetos solares em grande escala.

Contudo, o desempenho de uma instalação de rastreamento depende de mais do que sua estrutura mecânica. A precisão do controle, a confiabilidade da comunicação, a adaptabilidade ambiental e o planejamento de manutenção influenciam a operação a longo prazo. A compreensão desses fatores ajuda os desenvolvedores de projetos e integradores de sistemas a avaliar se o rastreamento de eixo duplo é adequado às condições do local e aos objetivos de produção de energia.

Por que o rastreamento solar está recebendo mais atenção?

Os módulos fotovoltaicos convertem a luz solar em eletricidade, mas a quantidade de energia que recebem depende, em parte, da sua orientação em direção ao sol. Uma instalação fixa mantém um ângulo pré-determinado, o que pode não proporcionar a orientação mais favorável durante todo o dia ou ano.

A tecnologia de rastreamento aborda essa limitação ajustando a orientação do módulo em resposta às mudanças nas posições solares. O objetivo é melhorar o alinhamento entre a superfície do módulo e a radiação solar recebida, mantendo ao mesmo tempo uma operação segura e estável.

Fazendo melhor uso da luz solar disponível

A radiação solar atinge um módulo de diferentes ângulos à medida que o sol se move no céu. Quando o ângulo de incidência se torna menos favorável, a energia captada pelo módulo pode diminuir. Um mecanismo de rastreamento pode reduzir essa incompatibilidade angular reposicionando o array de acordo com sua estratégia de controle.

O benefício potencial depende das condições solares locais, das características atmosféricas, do desempenho do módulo e do projeto do sistema. Locais com luz solar direta adequada podem oferecer maiores oportunidades de rastreamento, enquanto locais afetados por cobertura persistente de nuvens, sombreamento ou terreno complexo requerem uma avaliação mais detalhada.

Apoiando projetos de plantas mais flexíveis

Os projetos fotovoltaicos modernos variam significativamente em termos de terreno, densidade de instalação, configuração elétrica e requisitos operacionais. As soluções de rastreamento solar fornecem uma opção de design adicional para projetos que buscam equilibrar a produção de energia com o uso do solo, custos de equipamentos e acesso para manutenção.

Em vez de presumir que o rastreamento sempre supera a montagem fixa, as equipes de engenharia devem comparar o rendimento energético esperado, os requisitos estruturais, as condições de instalação e os custos operacionais durante a vida útil. Esta abordagem fornece uma base mais realista para selecionar uma configuração apropriada.

Como funciona o rastreamento bidimensional?

A Sistema de rastreamento solar de eixo duplousa movimento mecânico coordenado e controle eletrônico para ajustar a orientação dos módulos fotovoltaicos ao longo de dois eixos. Este arranjo permite que o conjunto responda às mudanças tanto na posição horizontal aparente do sol quanto na sua elevação.

O princípio operacional exato depende da estrutura mecânica, algoritmo de controle, configuração do sensor e ambiente de instalação. Numa instalação bem projetada, esses elementos trabalham juntos para manter a posição de rastreamento pretendida sem comprometer a estabilidade estrutural ou a segurança operacional.

Ajuste horizontal e vertical

O eixo horizontal permite que a matriz altere sua orientação azimutal, ajudando-a a seguir o movimento aparente do sol de um lado a outro do céu. O ajuste vertical altera o ângulo de elevação da superfície do módulo para acomodar variações na posição do sol.

A coordenação desses movimentos pode melhorar o alinhamento solar em uma ampla gama de condições do que um mecanismo de eixo único. No entanto, a vantagem prática depende do local de instalação e do rendimento energético que pode ser obtido com movimentos mecânicos adicionais.

Controle Inteligente e Gerenciamento de Posição

A precisão do rastreamento depende da capacidade do controlador de calcular, comandar e monitorar o movimento pretendido. Uma estratégia de controle pode usar algoritmos de posicionamento astronômico, informações de sensores, sinais de feedback ou uma combinação dessas entradas.

O controlador processa informações operacionais relevantes e envia instruções ao mecanismo de acionamento. O feedback da estrutura de rastreamento pode ajudar a identificar se a posição comandada foi alcançada. Quando ocorrem condições anormais, a lógica de controle apropriada pode suportar o tratamento de falhas, restrições de movimento e respostas de proteção.

O gerenciamento confiável da posição é particularmente importante quando uma planta fotovoltaica contém muitas unidades de rastreamento. O comportamento de controle consistente ajuda a reduzir movimentos desnecessários, manter a operação coordenada e simplificar a identificação de anormalidades no equipamento.

Quais fatores técnicos determinam o desempenho do sistema?

O desempenho do rastreamento é influenciado pelo sistema completo e não por um único componente. O projeto mecânico estabelece a faixa de movimento disponível, o controle eletrônico determina o comportamento de posicionamento, a comunicação apoia a coordenação e as ferramentas de monitoramento fornecem visibilidade operacional.

Precisão de controle e estabilidade de movimento

O posicionamento preciso ajuda os módulos a manter a orientação pretendida sob condições operacionais variáveis. A qualidade do controle depende da resolução do feedback de posição, do design do algoritmo, da resposta do inversor, das tolerâncias mecânicas e dos efeitos do vento ou de outras forças externas.

Movimento excessivo ou ações corretivas frequentes podem aumentar o desgaste dos componentes e o consumo de energia. Os parâmetros de controle apropriados devem, portanto, equilibrar a precisão do rastreamento com a estabilidade mecânica e a operação eficiente.

Os procedimentos de comissionamento devem verificar a direção do movimento, o feedback de posição, o status da comunicação, a proteção de limite e a resposta a sinais anormais. Essas verificações estabelecem uma base operacional confiável antes que a planta entre em serviço de rotina.

Confiabilidade de comunicação

Grandes instalações fotovoltaicas podem incluir vários controladores, dispositivos de monitoramento e outros equipamentos de campo. Uma arquitetura de comunicação confiável permite que comandos operacionais e informações de status se movam entre dispositivos de campo e sistemas de gerenciamento de nível superior.

O projeto de comunicação deve levar em conta a distância de transmissão, a interferência elétrica, a topologia da rede, a exposição ambiental e as consequências da perda de comunicação. Mecanismos apropriados de detecção e recuperação de falhas podem ajudar as equipes de manutenção a distinguir problemas de comunicação de falhas mecânicas ou de controle.

Caixas de comunicação inteligentes podem fornecer uma interface estruturada entre equipamentos de rastreamento e sistemas de supervisão. Sua função pode incluir a coleta de informações de campo, a transmissão de comandos e o suporte ao monitoramento coordenado, dependendo da arquitetura do sistema.

Resistência Estrutural e Adaptabilidade Ambiental

As estruturas de rastreamento devem operar sob condições ambientais variáveis, incluindo cargas de vento, variação de temperatura, poeira, umidade e exposição prolongada de materiais. O projeto mecânico deve ser adequado às condições de vento do local, características do solo, requisitos de instalação e capacidade de manutenção.

Os modos de operação de proteção também são importantes. Quando o vento ou outras condições ambientais excedem os limites operacionais estabelecidos, o controlador pode comandar a estrutura para se mover para uma posição de proteção designada, desde que o projeto do equipamento suporte esta função.

Os engenheiros devem verificar os cálculos de carga aplicáveis, especificações de materiais, proteção contra corrosão, proteção elétrica e classificações ambientais antes da instalação. A engenharia específica do local continua essencial porque a adequação de uma configuração não pode ser transferida automaticamente para outro local.

Como as diferentes abordagens de rastreamento se comparam?

As tecnologias de rastreamento solar atendem a diferentes objetivos de engenharia. A escolha deve refletir o ganho de energia esperado, o orçamento do projeto, as condições do terreno, os recursos de manutenção e o ambiente operacional, em vez de apenas rastrear a capacidade.

Esta comparação descreve características gerais de projeto em vez de desempenho garantido. A produção real de energia e o valor do projeto devem ser avaliados através de simulação específica do local, cálculos de engenharia e análise de custos operacionais.

Onde a tecnologia de rastreamento avançado pode ser aplicada?

As soluções de rastreamento podem suportar uma variedade de aplicações fotovoltaicas quando seus requisitos mecânicos e elétricos se alinham com as condições do projeto. A configuração final deve ser determinada através de avaliação técnica e não apenas por categoria de aplicação.

Usinas Fotovoltaicas em Grande Escala

Grandes parques solares muitas vezes exigem operação coordenada de equipamentos, monitoramento centralizado e procedimentos de manutenção repetíveis. O controle inteligente pode ajudar a gerenciar unidades de rastreamento distribuídas e, ao mesmo tempo, fornecer informações operacionais ao pessoal de gerenciamento da planta.

Para estas instalações, as equipes de projeto devem considerar a cobertura de comunicação, procedimentos de substituição de controladores, planejamento de peças sobressalentes, acesso para inspeção estrutural e integração de equipamentos de rastreamento com sistemas de supervisão existentes.

Projetos com mudança de ângulos solares

As instalações que buscam manter a orientação favorável do módulo à medida que a elevação solar muda podem se beneficiar do movimento de dois eixos. O valor desta capacidade depende da geometria solar local, das condições sazonais, do sombreamento e do equilíbrio entre a produção adicional de energia e os gastos com equipamentos.

Antes de selecionar uma configuração, os desenvolvedores devem comparar perfis de geração simulados em condições climáticas representativas. Este processo ajuda a identificar se a capacidade de movimento adicional fornece valor suficiente para a aplicação pretendida.

Locais que exigem operação inteligente

Projetos com equipamentos distribuídos geograficamente ou com requisitos de manutenção exigentes podem se beneficiar de dados operacionais claros e diagnósticos remotos. Quando os controladores de rastreamento estão conectados a uma plataforma de monitoramento adequada, o pessoal técnico pode revisar informações de status, identificar comportamentos irregulares e organizar atividades de manutenção com mais eficiência.

O monitoramento remoto não elimina a necessidade de inspeção no local. Em vez disso, ajuda as equipes a priorizar as visitas de campo e a tomar decisões de manutenção com base nas evidências operacionais disponíveis.

Qual o papel do SCADA no gerenciamento da planta?

Os sistemas de controle supervisório e aquisição de dados fornecem uma interface para observar o status do equipamento e gerenciar as funções de controle suportadas. Em instalações fotovoltaicas, uma plataforma SCADA pode consolidar informações de controladores de rastreamento, dispositivos de comunicação, equipamentos de energia e sistemas de monitoramento ambiental.

Monitoramento Centralizado e Identificação de Falhas

O monitoramento centralizado pode facilitar a identificação de equipamentos que não estão respondendo conforme o esperado. Dependendo dos sinais disponíveis, a plataforma pode exibir posição de rastreamento, status de comunicação, alarmes, modos de operação e outros parâmetros relevantes.

A classificação clara dos alarmes ajuda o pessoal de manutenção a determinar se um problema está relacionado à comunicação, à lógica de controle, ao movimento mecânico ou a uma condição operacional externa. Os registros históricos também podem dar suporte à análise de falhas recorrentes e ao planejamento de manutenção.

Decisões de manutenção baseadas em dados

Os dados operacionais tornam-se mais úteis quando são consistentes, acessíveis e conectados a equipamentos específicos. As equipes de manutenção podem comparar o comportamento operacional normal com registros anormais, examinar alarmes repetidos e identificar unidades que exigem uma inspeção mais detalhada.

A qualidade dos dados continua a ser essencial. Sinais ausentes, carimbos de data/hora imprecisos, identificadores de equipamentos inconsistentes e conexões de rede não confiáveis ​​podem limitar o valor dos relatórios de monitoramento. Uma estrutura de dados bem planejada deve, portanto, fazer parte da integração e do comissionamento do sistema.

Integração entre camadas de equipamentos

O gerenciamento eficaz da planta depende da coordenação entre os dispositivos de campo e o software de nível superior. Os controladores gerem o movimento local, os equipamentos de comunicação apoiam a troca de informações e as plataformas de supervisão proporcionam uma visão operacional mais ampla.

A compatibilidade deve ser verificada antes da implantação. As equipes de projeto precisam confirmar protocolos de comunicação, mapeamento de dados, permissões de comando, tratamento de alarmes e requisitos de segurança cibernética. Os testes de integração ajudam a evitar comportamentos inesperados quando equipamentos de diferentes camadas operam como um sistema.

Como a limpeza e a manutenção podem apoiar a produção a longo prazo?

Poeira, areia, pólen e outros depósitos superficiais podem reduzir a quantidade de luz solar que atinge as células fotovoltaicas. O impacto varia com o clima local, a inclinação do módulo, o uso do solo circundante, a precipitação e as características dos materiais depositados. Os equipamentos de rastreamento e as providências de limpeza devem, portanto, ser considerados em conjunto durante o planejamento do projeto.

Estratégias de Limpeza para Módulos Fotovoltaicos

A frequência da limpeza deve reflectir as condições de sujidade medidas, a disponibilidade local de água, os custos de mão-de-obra e a perda de energia esperada causada pelos depósitos superficiais. Um cronograma de limpeza fixo pode ser adequado para alguns locais, enquanto outros exigem uma abordagem baseada em condições, apoiada por dados de inspeção e desempenho.

Equipamentos de limpeza automatizados podem ajudar a reduzir o trabalho manual repetitivo quando o layout do local e a disposição dos módulos são compatíveis com a solução selecionada. No entanto, o método de limpeza deve ser avaliado quanto aos seus efeitos nas superfícies de vidro, estruturas de módulos, cabos, vedações e estruturas de rastreamento.

Usando robôs de limpeza com equipamento de rastreamento

Robôs de limpeza fotovoltaicos inteligentes podem oferecer suporte à manutenção de rotina quando seus caminhos de deslocamento, requisitos de espaço livre e procedimentos operacionais correspondem à configuração do módulo. A coordenação entre os equipamentos de limpeza e os controles de rastreamento é importante para evitar conflitos de movimento ou condições operacionais inseguras.

Antes da implementação, as equipes técnicas devem verificar a cobertura de limpeza, detecção de obstáculos, limites operacionais, requisitos de água ou energia e tratamento de emergência. O equipamento selecionado também deverá ser avaliado quanto à compatibilidade com as condições ambientais e procedimentos de manutenção do projeto.

Inspeção Preventiva e Gestão de Componentes

A manutenção preventiva deve abranger conexões mecânicas, componentes do inversor, gabinetes elétricos, roteamento de cabos, aterramento, dispositivos de comunicação e operação do controlador. Os intervalos de inspeção devem seguir as recomendações do fabricante, as condições do local e os resultados de atividades de manutenção anteriores.

Os registros de manutenção devem identificar o equipamento afetado, os sintomas observados, as ações corretivas e os requisitos de acompanhamento. A documentação consistente ajuda as equipes a detectar falhas repetidas e a melhorar o planejamento de manutenção ao longo da vida operacional da planta.

O que as equipes de engenharia devem avaliar antes da instalação?

A implementação bem-sucedida começa com uma compreensão clara das condições do local e dos objetivos do projeto. A capacidade de rastreamento por si só não é suficiente para estabelecer a adequação técnica ou o valor económico.

Avaliação do local e modelagem energética

Dados de recursos solares, padrões climáticos, terreno, sombreamento, condições do solo e espaço de instalação disponível devem ser avaliados antes da seleção do equipamento. A modelagem energética pode estimar o perfil de geração esperado e comparar abordagens alternativas de montagem sob suposições consistentes.

A análise deve levar em conta os ganhos potenciais, bem como as perdas adicionais associadas à disponibilidade do equipamento, sombreamento, sujeira, conversão elétrica e tempo de inatividade para manutenção. Quando a incerteza é significativa, a análise de sensibilidade pode mostrar como a alteração dos pressupostos afecta o caso global do projecto.

Planejamento Elétrico e de Comunicação

O projeto do sistema deve definir os requisitos de fonte de alimentação, roteamento de cabos, aterramento, dispositivos de proteção, interfaces de comunicação e arranjos de rede. Os engenheiros também devem determinar como os controladores respondem à interrupção de energia, falha de comunicação, anormalidades nos sensores e comandos conflitantes.

As interfaces dos equipamentos precisam ser documentadas claramente para que as equipes de instalação possam verificar as conexões e os requisitos de integração. A documentação padronizada também simplifica o comissionamento, a solução de problemas e a futura substituição de equipamentos.

Procedimentos de segurança e comissionamento

O comissionamento deve confirmar que o movimento mecânico, a lógica de controle, a comunicação, os alarmes e as funções de proteção operam de acordo com o projeto aprovado. Os testes devem incluir operação normal e cenários de falha relevantes dentro de procedimentos seguros e aprovados pelo fabricante.

O pessoal do local deve receber treinamento apropriado sobre modos de operação, procedimentos de emergência, requisitos de inspeção e relatórios de falhas. Responsabilidades claras entre fornecedores de equipamentos, integradores de sistemas e operadores de plantas ajudam a reduzir a incerteza durante a entrega e a operação de rotina.

Como as equipes de projeto podem avaliar o valor econômico a longo prazo?

O valor económico da tecnologia de rastreamento deve ser avaliado ao longo da vida útil esperada da instalação. As despesas iniciais com equipamento são apenas uma parte do cálculo. A produção de energia, mão de obra de instalação, consumo elétrico, custos de manutenção, peças sobressalentes, tempo de inatividade e requisitos de substituição também influenciam a economia geral do projeto.

Comparando ganhos de energia com custos operacionais

Uma avaliação confiável compara a geração esperada sob a configuração de rastreamento proposta com um caso de referência adequado. A análise deve utilizar suposições consistentes para recursos solares, características do módulo, perdas do sistema, disponibilidade de equipamentos e valor da eletricidade.

O movimento mecânico adicional pode melhorar a captura de energia, mas também pode introduzir mais componentes que requerem inspeção e manutenção. A melhor configuração é aquela que proporciona um equilíbrio adequado entre o resultado esperado, a confiabilidade e o custo da vida útil nas condições reais do projeto.

Considerando confiabilidade e facilidade de manutenção

A confiabilidade do equipamento afeta tanto os gastos com manutenção quanto a disponibilidade de energia. Projetos que suportam diagnóstico direto de falhas, componentes acessíveis, documentação clara e procedimentos práticos de substituição podem reduzir a carga operacional das equipes da planta.

O planejamento de serviços deve considerar a disponibilidade de suporte técnico, o fornecimento de peças sobressalentes, a manutenção de software e o processo de tratamento de anormalidades no equipamento. Estes factores são especialmente relevantes quando um projecto opera longe do fornecedor do equipamento ou tem pessoal técnico limitado no local.

Avaliando o desempenho ao longo do tempo

A avaliação a longo prazo deve comparar os registos operacionais reais com os pressupostos utilizados durante o planeamento do projeto. Diferenças na produção de energia, disponibilidade de equipamentos, sujidade, clima ou desempenho de manutenção podem explicar desvios em relação aos resultados esperados.

Avaliações regulares de desempenho permitem que os operadores refinem os cronogramas de manutenção, identifiquem falhas recorrentes e melhorem a seleção de equipamentos futuros. Um processo de avaliação estruturado é mais útil do que confiar num único indicador de desempenho para julgar toda a instalação.

Que desenvolvimentos estão moldando o rastreamento solar inteligente?

O desenvolvimento da tecnologia de controle fotovoltaico enfatiza cada vez mais a coordenação de equipamentos, visibilidade remota, capacidade de manutenção e operação baseada em dados. Estas prioridades reflectem a necessidade de gerir instalações complexas, mantendo ao mesmo tempo a fiabilidade dos equipamentos sob condições ambientais variáveis.

Algoritmos de controle mais inteligentes

Algoritmos de controle podem combinar posições solares calculadas com informações de feedback e restrições operacionais. Melhorias na lógica de controle podem ajudar a reduzir movimentos desnecessários, gerenciar erros de posição e apoiar um comportamento mais consistente quando as condições ambientais mudam.

O controle avançado deve permanecer transparente o suficiente para que os engenheiros entendam seus limites operacionais e verifiquem seu comportamento. Testes apropriados e tratamento de falhas são necessários para garantir que a otimização não comprometa a segurança ou a proteção do equipamento.

Maior ênfase no diagnóstico remoto

Os recursos de diagnóstico remoto podem fornecer visibilidade antecipada de interrupções de comunicação, comportamento anormal de rastreamento e alarmes recorrentes. Quando apoiadas por uma recolha de dados fiável, estas ferramentas podem ajudar as equipas de manutenção a determinar quais os problemas que requerem atenção imediata.

À medida que os sistemas de monitorização se tornam mais conectados, a segurança cibernética e o controlo de acesso exigem uma consideração cuidadosa. Autenticação, segmentação de rede, atualizações de software e comandos remotos controlados podem ajudar a proteger os sistemas operacionais contra acesso não autorizado ou alterações não intencionais.

Coordenação entre rastreamento e limpeza

Os equipamentos de rastreamento, monitoramento e limpeza precisam cada vez mais operar dentro de uma estratégia de manutenção coordenada. As informações operacionais compartilhadas podem ajudar a programar atividades de limpeza, evitar posições incompatíveis de equipamentos e reduzir interrupções desnecessárias.

O valor prático da integração depende da interoperabilidade e da qualidade da implementação. As equipes de projeto devem confirmar se cada dispositivo suporta as interfaces necessárias e se as operações coordenadas foram testadas em condições locais realistas.

Conclusão: Construindo Soluções de Controle Fotovoltaico Mais Confiáveis

A Sistema de rastreamento solar de eixo duplooferece uma maneira de ajustar a orientação do módulo fotovoltaico ao longo de dois eixos, melhorando potencialmente o alinhamento solar sob condições locais adequadas. Seu valor prático depende de uma combinação de precisão de controle, projeto mecânico, confiabilidade de comunicação, adaptabilidade ambiental e manutenção eficaz. Uma avaliação cuidadosa da engenharia é essencial para determinar se a capacidade adicional justifica o investimento para um projeto específico.

Controladores inteligentes, dispositivos de comunicação, software de supervisão e equipamentos de limpeza podem contribuir para um ambiente operacional mais coordenado quando selecionados e integrados de acordo com os requisitos do projeto. Procedimentos de comissionamento claros, dados operacionais confiáveis ​​e manutenção preventiva apoiam ainda mais um desempenho confiável a longo prazo.
