A Rastreador Solar Multi-Row Multi-Drivefoi projetado para enfrentar vários desafios enfrentados por grandes instalações fotovoltaicas, incluindo utilização limitada do solo, terreno complexo, exposição ao vento, sombreamento de fileiras, precisão de rastreamento, acesso para manutenção e perdas de energia causadas por orientação subótima do painel. Ao coordenar múltiplas fileiras e mecanismos de acionamento, essa arquitetura de rastreamento pode fornecer movimento controlado do painel solar em grandes campos solares, melhorando ao mesmo tempo a flexibilidade operacional. Este artigo explica como o sistema funciona, onde ele cria o maior valor, quais fatores técnicos devem ser considerados durante o planejamento do projeto e como um parceiro de automação experiente, comoTecnologia de automação Suzhou Ruitai Co., Ltd.pode suportar aplicações confiáveis de rastreamento solar.
Índice
- O que é um rastreador solar Multi-Row Multi-Drive?
- Por que grandes projetos solares precisam de rastreamento avançado?
- Como funciona a estrutura Multi-Drive?
- Principais benefícios para usinas solares em grande escala
- Considerações importantes de design
- Estruturas de rastreamento solar multi-drive vs. convencionais
- Onde esta tecnologia pode ser aplicada?
- Como avaliar um projeto de rastreador solar
- Manutenção e confiabilidade a longo prazo
- Conclusão
- Perguntas frequentes
O que é um rastreador solar Multi-Row Multi-Drive?
Um rastreador solar Multi-Row Multi-Drive é um sistema fotovoltaico de montagem e posicionamento que permite que várias fileiras de painéis solares sigam o sol enquanto usam mais de um mecanismo de acionamento em toda a instalação. Em vez de tratar um grande campo solar como uma estrutura mecânica rígida, o sistema distribui movimento e forças motrizes por múltiplas seções.
Esta configuração é particularmente útil para usinas solares em grande escala, onde centenas ou milhares de módulos fotovoltaicos devem operar de forma confiável sob condições climáticas variáveis. O objetivo é simples: manter os módulos solares num ângulo favorável à entrada da luz solar, mantendo a estabilidade mecânica e o movimento coordenado.
Um sistema típico pode integrar motores, mecanismos de engrenagem, unidades de controle, sensores, componentes estruturais, sistemas de comunicação e funções de segurança. Dependendo dos requisitos do projeto, o rastreador pode ser configurado em torno de movimento de eixo único ou outras arquiteturas de rastreamento.
Para desenvolvedores, empreiteiros de EPC e compradores de equipamentos solares, compreender a arquitetura do sistema é importante porque o rastreador influencia diretamente a captura de energia, a carga estrutural, os requisitos de manutenção e a confiabilidade a longo prazo da planta fotovoltaica.
Por que grandes projetos solares precisam de rastreamento avançado?
Grandes projetos fotovoltaicos raramente são instalados em condições perfeitamente controladas. Os parques solares do mundo real podem enfrentar terrenos irregulares, ventos fortes, poeira, mudanças de temperatura, difícil acesso para manutenção e diferenças significativas no layout do local.
Uma estrutura de montagem com inclinação fixa mantém os módulos em um ângulo predeterminado. Embora este projeto possa ser mecanicamente simples, o ângulo entre a superfície do painel e a luz solar muda continuamente ao longo do dia. Isso reduz a quantidade de radiação solar direta capturada em determinados períodos.
O rastreamento solar tenta reduzir essa incompatibilidade ajustando a orientação dos módulos fotovoltaicos ao longo do dia. No entanto, à medida que o projeto se torna maior, um único arranjo de acionamento centralizado pode introduzir desafios mecânicos e operacionais adicionais.
- Grandes cargas estruturais:Estruturas mecânicas longas podem sofrer forças consideráveis de vento e torção.
- Terreno irregular:Inclinações e condições irregulares do terreno podem complicar o alinhamento.
- Exposição de manutenção:Uma falha num mecanismo centralizado pode afectar uma secção maior do campo solar.
- Complexidade da instalação:Grandes estruturas requerem transporte, alinhamento e comissionamento cuidadosos.
- Coordenação de controle:Várias fileiras devem se mover com precisão, sem criar interferência mecânica.
- Proteção contra intempéries:Vento, chuva, poeira, neve e mudanças de temperatura podem afetar o desempenho do sistema.
Uma arquitetura multi-drive pode ajudar a distribuir cargas mecânicas e criar maior flexibilidade ao projetar grandes painéis solares.
Como funciona a estrutura Multi-Drive?
O conceito operacional básico combina múltiplas fileiras fotovoltaicas com pontos de acionamento distribuídos. Cada mecanismo de acionamento contribui com movimento para uma seção designada enquanto um sistema de controle coordena o comportamento geral de rastreamento.
Durante a operação, o sistema de controle determina a posição alvo com base em cálculos de posição solar, informações do sensor, algoritmos programados ou uma combinação desses métodos. As unidades de acionamento movem então as estruturas associadas em direção à posição desejada.
A sincronização é crítica. Se seções diferentes se moverem em velocidades ou ângulos inconsistentes, o estresse mecânico poderá aumentar e a precisão do rastreamento poderá diminuir. Portanto, o controlador deve gerenciar continuamente o posicionamento, comandos de movimento, limites e condições de segurança.
| Componente do sistema | Função Primária | Requisito-chave |
|---|---|---|
| Motor de acionamento | Fornece movimento mecânico | Torque estável e operação confiável |
| Mecanismo de Transmissão | Transfere a potência do motor para a estrutura | Baixa folga e resistência mecânica suficiente |

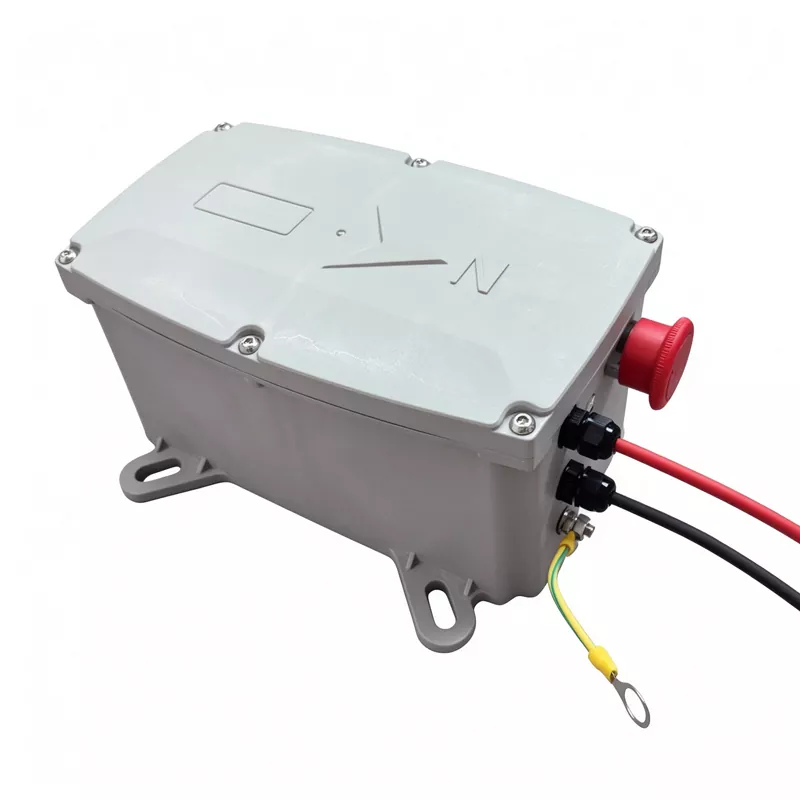

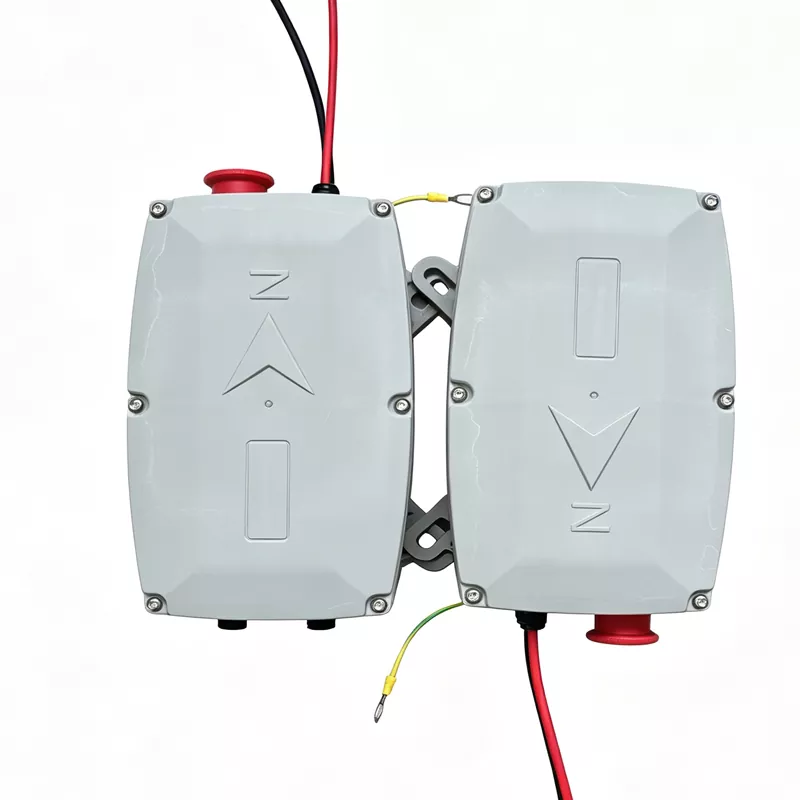

| Controlador | Coordena o movimento de rastreamento | Posicionamento preciso e comunicação confiável |
| Sensores/feedback de posição | Confirma o status operacional | Feedback estável e preciso |
| Quadro Estrutural | Suporta módulos fotovoltaicos | Força, alinhamento e resistência à corrosão |
| Sistema de Segurança | Protege o equipamento durante condições anormais | Resposta rápida e lógica de controle confiável |
Esta arquitetura coordenada permite que um rastreador solar responda às condições operacionais sem exigir que todo o campo solar dependa de um ponto de acionamento mecânico.
Principais benefícios para usinas solares em grande escala
A principal atração de um rastreador solar Multi-Row Multi-Drive não é um único componente. Seu valor vem da combinação de movimento mecânico distribuído com controle coordenado.
- Projeto estrutural mais flexível:A divisão de um grande painel solar em múltiplas seções acionadas pode facilitar a adaptação da estrutura a diferentes layouts do local.
- Distribuição de carga aprimorada:Vários pontos de acionamento podem distribuir forças de movimento por toda a matriz, em vez de concentrá-las em um único local.
- Melhor Adaptação a Grandes Projetos:As configurações modulares baseadas em fileiras podem ser expandidas de acordo com o tamanho do projeto e as condições do local.
- Manutenção potencialmente simplificada:Equipamentos distribuídos podem tornar a solução de problemas mais localizada, reduzindo o escopo de certas falhas mecânicas.
- Posicionamento preciso do painel:O controle coordenado e o feedback de posição podem ajudar a manter o ângulo de rastreamento pretendido.
- Maior flexibilidade de layout:Os engenheiros podem considerar o terreno, o espaçamento entre fileiras, a exposição ao vento e os requisitos de acesso ao dividir a instalação.
Considerações importantes de design
A escolha de um rastreador solar deve começar com o ambiente do projeto e não com o catálogo do equipamento. As condições do local determinam os requisitos mecânicos e de controle.
| Fator | Perguntas a considerar |
|---|---|
| Terreno | O local é plano, inclinado, irregular ou irregular? |
| Vento | Quais são as condições normais e extremas de vento? |
| Temperatura | Os motores, controladores, cabos e peças mecânicas podem operar de forma confiável em toda a faixa de temperatura local? |
| Poeira e umidade | Os gabinetes e componentes móveis estão adequadamente protegidos? |
| Configuração do módulo | Quais são as dimensões, peso, orientação e disposição das linhas do módulo? |
| Manutenção | Os técnicos podem alcançar motores, mecanismos de acionamento, controladores e componentes críticos com segurança? |
| Integração de controle | O rastreador consegue se comunicar de forma eficaz com a infraestrutura de monitoramento e controle do projeto? |
Outra consideração importante é a posição de emergência. Os rastreadores solares podem precisar se mover para um ângulo seguro predefinido durante ventos fortes ou outras condições anormais. O sistema de controle necessita, portanto, de uma lógica de posicionamento confiável e de funções de proteção adequadas.
Estruturas de rastreamento solar multi-drive vs. convencionais
Diferentes arquiteturas de rastreadores solares podem ser adequadas para diferentes projetos. A melhor configuração depende das condições do terreno, dimensões da matriz, requisitos estruturais, orçamento, estratégia de manutenção e ambiente operacional esperado.
| Consideração | Abordagem Multi-Row Multi-Drive | Abordagem mais centralizada |
|---|---|---|
| Distribuição Mecânica | Cargas e movimentos podem ser distribuídos em vários pontos de acionamento. | Mais movimento pode depender de um mecanismo central. |
| Flexibilidade para locais grandes | Várias seções podem suportar layouts modulares. | Estruturas longas podem exigir um alinhamento mais cuidadoso. |
| Isolamento de falha | Potencialmente mais localizado dependendo da arquitetura do sistema. | Uma falha central pode afetar uma seção maior. |
| Complexidade de controle | Requer sincronização eficaz entre unidades. | Pode envolver menos pontos de acionamento coordenados. |
| Adaptação do Site | Pode ser configurado para diferentes condições de linha e terreno. | Pode ser menos flexível para determinados layouts complexos. |
Esta comparação não significa que uma arquitetura seja universalmente superior. Em vez disso, demonstra por que a avaliação de engenharia específica do projeto deve ocorrer antes da seleção final do equipamento.
Onde esta tecnologia pode ser aplicada?
Os sistemas de rastreamento multifilar e multi-drive são particularmente relevantes para grandes instalações fotovoltaicas onde a escala e as condições operacionais justificam uma arquitetura mecânica e de controle mais sofisticada.
- Usinas fotovoltaicas em grande escala
- Grandes fazendas solares comerciais
- Projetos de energia renovável montados no solo
- Projetos com extensas linhas de módulos fotovoltaicos
- Instalações solares que requerem controle de rastreamento coordenado
- Projetos onde o terreno e a segmentação estrutural são considerações importantes de projeto
Para projetos comerciais e de serviços públicos, o rastreador também deve ser considerado como parte do sistema completo de geração de energia. O layout do módulo, a configuração do inversor, o roteamento dos cabos, a drenagem do local, as estradas de manutenção e os sistemas de monitoramento podem influenciar o projeto final.
Como avaliar um projeto de rastreador solar
Os compradores devem evitar avaliar um rastreador apenas pela classificação do motor ou pela capacidade de rastreamento anunciada. Uma decisão de compra confiável requer uma revisão técnica mais ampla.
- Defina as condições do local.Reúna informações sobre vento, temperatura, terreno, solo, poeira, precipitação e neve, quando aplicável.
- Confirme a configuração do módulo.Verifique as dimensões do painel, peso, orientação, comprimento da linha e requisitos de montagem.
- Revise a arquitetura da unidade.Entenda como motores, engrenagens, eixos e componentes estruturais interagem.
- Avalie a sincronização.Verifique como múltiplas unidades de acionamento mantêm o movimento coordenado.
- Examine as funções de segurança.Pergunte como o sistema responde a ventos fortes, interrupções de energia, falhas de sensores ou posicionamento anormal.
- Verifique os requisitos de manutenção.Considere lubrificação, peças de reposição, acesso, frequência de inspeção e procedimentos de solução de problemas.
- Revise a capacidade de personalização.Grandes projetos solares geralmente exigem ajustes mecânicos e de controle com base nas condições específicas do local.
Um fabricante qualificado deve ser capaz de discutir essas questões com detalhes de engenharia, em vez de se concentrar apenas nas especificações do produto.
Manutenção e confiabilidade a longo prazo
O equipamento de rastreamento solar opera ao ar livre durante anos, muitas vezes sob exposição contínua à luz solar, chuva, poeira, vento e flutuações de temperatura. A confiabilidade a longo prazo depende, portanto, de mais do que a qualidade da instalação inicial.
A inspeção de rotina deve abranger motores de acionamento, componentes de transmissão, fixadores, conexões estruturais, cabos elétricos, sensores, controladores e invólucros de proteção. Os operadores também devem monitorar vibrações anormais, movimentos inesperados, ruídos incomuns, erros de posicionamento e falhas de comunicação.
A disponibilidade de peças sobressalentes também deve ser considerada antes da implantação. Motores, engrenagens, sensores, controladores, conectores e outros componentes críticos devem ter uma estratégia de substituição definida, especialmente para parques solares remotos.
Conclusão
Um rastreador solar Multi-Row Multi-Drive fornece uma arquitetura prática para grandes projetos fotovoltaicos que exigem movimento coordenado, acionamento mecânico distribuído e design de sistema flexível. Ao dividir o painel solar em múltiplas seções acionadas, o sistema pode enfrentar desafios associados a grandes vãos estruturais, locais irregulares, manutenção, controle e distribuição de carga.
No entanto, o desempenho do rastreador depende, em última análise, de quão bem a estrutura mecânica, o sistema de acionamento, a plataforma de controle, os sensores, as funções de segurança e o ambiente de instalação funcionam juntos. Os desenvolvedores do projeto devem, portanto, avaliar o sistema completo em vez de selecionar o equipamento com base em uma única especificação.
Para organizações que planejam uma instalação fotovoltaica em grande escala, trabalhar com um fabricante experiente de automação e equipamentos pode ajudar a transformar os requisitos do local em uma solução prática de rastreamento.Tecnologia de automação Suzhou Ruitai Co., Ltd.pode ser considerado um parceiro tecnológico para projetos que exigem soluções customizadas de automação e rastreamento solar.
Perguntas frequentes
É uma arquitetura de rastreamento solar que utiliza múltiplos mecanismos de acionamento para coordenar o movimento de múltiplas fileiras ou seções fotovoltaicas. O objetivo é fornecer posicionamento controlado de painéis solares em grandes instalações.
Múltiplas unidades de acionamento podem distribuir o movimento mecânico por um grande conjunto, fornecer maior flexibilidade estrutural e potencialmente tornar certas falhas mais localizadas.
Pode ser particularmente adequado para grandes projetos montados no solo, onde longas fileiras fotovoltaicas, cargas estruturais, terreno, acesso para manutenção e movimento coordenado precisam ser cuidadosamente gerenciados.
Condições importantes incluem velocidade do vento, faixa de temperatura, precipitação, umidade, poeira, neve quando aplicável, características do terreno e condições do solo. Esses fatores influenciam o projeto mecânico e elétrico.
Sim. Motores, mecanismos de transmissão, fixadores, sensores, cabos, controladores e conexões estruturais devem ser inspecionados periodicamente. A manutenção preventiva pode ajudar a identificar problemas antes que eles causem tempos de inatividade significativos.
Os compradores devem perguntar sobre projeto estrutural, capacidade de acionamento, sincronização, proteção contra vento, funções de controle, proteção ambiental, requisitos de manutenção, peças de reposição, personalização, suporte de instalação e serviço pós-venda.
Dependendo do fabricante e da arquitetura do sistema, a personalização pode estar disponível para estrutura mecânica, configuração do inversor, requisitos de controle, disposição dos módulos, condições ambientais e restrições de instalação específicas do projeto.
