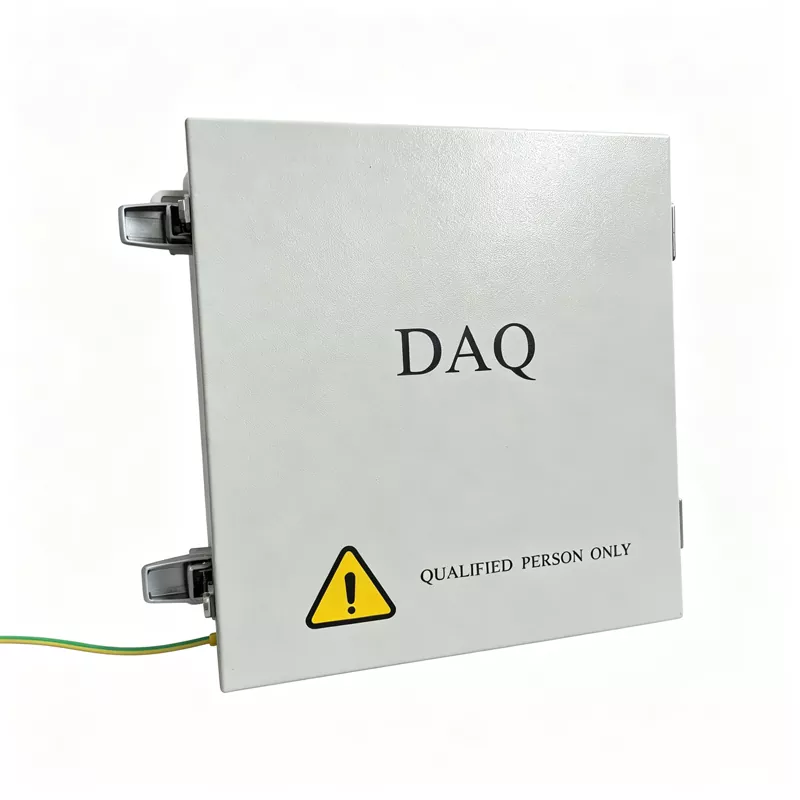

Unidade de Comunicação Fotovoltaica

Ruitai é um fabricante confiável de unidades de comunicação fotovoltaica que integram coleta de dados no lado do dispositivo, processamento na borda e despacho baseado em nuvem.

No nível do dispositivo, a conversão de protocolo de nível industrial conecta equipamentos legados a redes IP, ajudando a eliminar silos de dados. No nível da borda, o cache de dados local e a filtragem inteligente reduzem a pressão de transmissão da rede.

Na nuvem, a coleta centralizada de dados e a análise inteligente dão suporte a uma usina de energia solar que é visível, confiável, gerenciável e controlável.

Arquitetura do Produto

1. Fonte de alimentação dupla e energia de reserva

A Unidade de Comunicação Fotovoltaica suporta fontes de alimentação CA e CC e inclui uma bateria de lítio reserva.

Se a alimentação CA for interrompida, ele mantém as principais funções de comunicação e controle para ajudar a evitar perda de dados e interrupções de comando.

2. Proteção e isolamento de nível industrial

Chips de nível industrial, circuitos isolados e um gabinete IP65 ajudam a proteger contra interferência eletromagnética, condensação e temperaturas extremas, reduzindo o risco de falha do módulo de comunicação ou danos em ambientes agressivos.

3. Comunicação criptografada segura

A criptografia de hardware e software, juntamente com o isolamento de alta e baixa tensão, ajudam a proteger os comandos de controle contra adulteração ou interceptação e suportam o controle remoto seguro da usina de energia solar.

Tabela de especificações completa

▷ Parâmetros característicos

▷ Parâmetros funcionais

▷ Parâmetros gerais

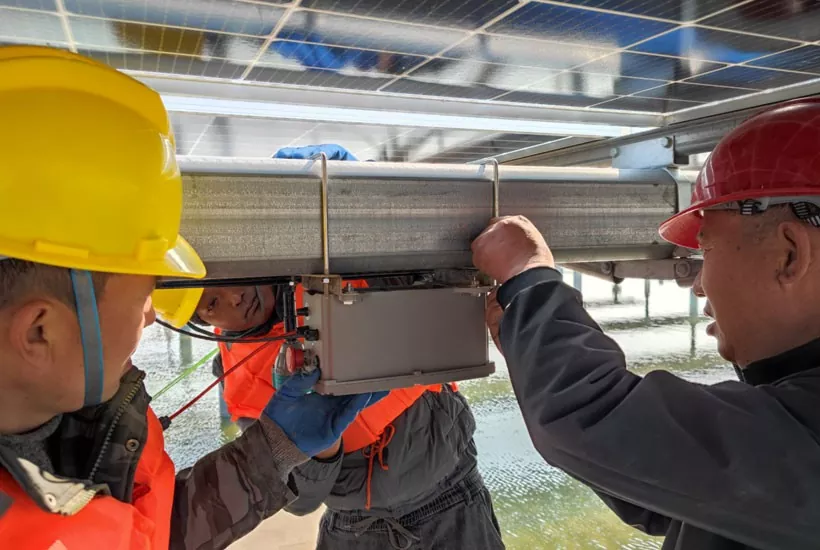

Solução de problemas e manutenção preventiva padronizada de NCU

Para apoiar a operação estável a longo prazo da Unidade de Comunicação Fotovoltaica Ruitai, fornecemos um sistema padronizado de solução de problemas e manutenção preventiva para ajudar o pessoal de O&M a identificar e resolver problemas rapidamente.

Fase 1: Inspeção inicial no local (verificações visuais, olfativas e de medição)

Inspeção Visual e de Status:Verifique o gabinete da NCU quanto a danos, entrada de água ou condensação. Inspecione os componentes internos quanto a marcas de queimadura ou capacitores inchados. Verifique os indicadores do painel, incluindo as luzes de alimentação, comunicação e falha, e consulte o manual do equipamento para confirmar o código de falha.

Verificação de conexão física:Verifique se os cabos de rede, cabos RS485 e conectores de fibra óptica entre a NCU, o computador host e a TCU estão soltos. Desconecte os conectores e verifique se os pinos estão enegrecidos ou oxidados. Limpe-os com um agente de limpeza adequado, se necessário, depois reconecte-os e fixe-os.

Teste de fonte de alimentação:Use um multímetro para medir a tensão de alimentação do módulo de comunicação (DC 12 V/24 V) e confirme se ela está dentro da faixa nominal, com uma flutuação permitida de ±10%. Verifique se os fusíveis relacionados queimaram e inspecione possíveis curtos-circuitos ou riscos de sobrecarga.

Fase 2: Verificação de parâmetros e configuração (verificar, revisar, atualizar)

Verificação dos parâmetros de comunicação:Consulte o manual do equipamento para confirmar se o protocolo de comunicação entre a NCU e a plataforma de monitoramento, como Modbus RTU/TCP, juntamente com a taxa de transmissão e as configurações de paridade, estão corretamente combinados. Verifique o endereço IP do dispositivo, o endereço da estação ou o endereço do nó para garantir que não haja conflitos de rede e que a topologia da rede esteja correta.

Verificação da versão do firmware:Faça login no sistema e verifique a versão atual do firmware da NCU. Se existirem bugs conhecidos ou problemas de compatibilidade, entre em contato com o fabricante para obter a atualização de firmware mais recente.

Fase 3: Teste Profissional e Verificação de Substituição (Enviar, Receber, Trocar)

Teste de link de dados:Use uma ferramenta de depuração de porta serial para enviar comandos de teste à NCU e verificar se ela retorna um fluxo de dados hexadecimal regular. Avaliação do resultado: Dados distorcidos ou uma resposta totalmente FF geralmente indicam uma conexão física ou problema de interferência. Os dados recebidos, mas que não podem ser decodificados, geralmente indicam um problema de configuração do protocolo.

Verificação de substituição cruzada:Se as verificações acima forem normais, substitua o módulo de comunicação suspeito ou a placa principal da NCU por uma unidade funcional conhecida do mesmo modelo. Se a comunicação for restaurada após a substituição, o hardware original será confirmado como defeituoso e deverá ser devolvido à fábrica para reparo ou descartado.

Fase 4: Avaliação Ambiental e de Interferência (Prevenção, Detecção, Medição)

Verificação de interferência eletromagnética:Certifique-se de que a blindagem do cabo de comunicação esteja devidamente aterrada e que os cabos de comunicação não sejam roteados ao longo de linhas de energia de alta tensão. Para comunicação RS485, confirme se os fios A/B estão conectados corretamente e se os resistores de terminação de 120 Ω estão instalados em ambas as extremidades do barramento.

Verificação de proteção ambiental:Verifique se as tiras de vedação do gabinete estão envelhecidas para evitar que a condensação cause pequenos curtos-circuitos na placa de circuito. Confirme se a temperatura operacional permanece dentro da faixa de nível industrial para evitar desligamentos causados ​​por temperaturas altas ou baixas.

Fase 5: Tratamento e Gravação de Atualização

Suporte do fabricante:Se o problema permanecer sem solução após as primeiras quatro fases, registre todos os detalhes da falha, incluindo status do indicador, códigos de erro e mensagens de teste. Entre em contato com a equipe de suporte técnico do fabricante para inspeção e reparo no nível do chip.

Documentação da ordem de serviço:Preencha o Formulário de registro de solução de problemas da NCU com as etapas de inspeção, modelo de peça de reposição e resolução final. Carregue o registro na plataforma inteligente de O&M para arquivamento.

Falhas e soluções comuns

Problema 1: NCU não consegue se conectar ao SCADA

Causas: Anomalia de rede, configuração IP incorreta, incompatibilidade de protocolo, falha no módulo de comunicação.

Métodos de inspeção: Verifique portas de rede, fibra óptica e status da rede; verificar parâmetros de rede; verifique as configurações do protocolo (por exemplo, Modbus); inspecionar o status do hardware.

Questão 2: Alguns TCUs estão offline

Possíveis causas: falha na linha RS485, conflito de endereço, distância de comunicação excessiva, configuração incorreta do resistor de terminal.

Ações corretivas: Verifique as linhas de comunicação, verifique os endereços dos dispositivos e teste a qualidade da comunicação.

Problema 3: NCU reinicia com frequência

Possíveis causas: Fonte de alimentação instável, temperatura excessiva, anomalia de software.

Recomendações: Verifique a tensão da fonte de alimentação, revise os registros de operação e entre em contato com o suporte técnico do fabricante.

Suporte mais inteligente para operação e manutenção

A NCU de Suzhou Ruitai usa diagnósticos inteligentes integrados e procedimentos padronizados de solução de problemas para reduzir o diagnóstico de falhas de dias para minutos.

Combinado com software de O&M remoto, ele permite que a equipe de O&M conclua o comissionamento remoto e atualizações de firmware sem visitas frequentes ao local, reduzindo os custos manuais de O&M e apoiando a operação segura e eficiente da usina de energia solar.
