A Controlador de rastreamento de módulo fotovoltaicoé o centro de controle de um sistema de rastreamento solar. Ele coordena sinais de sensores, dados de posicionamento astronômico, operação de motor, proteção de segurança e funções de comunicação para que os módulos fotovoltaicos possam manter uma orientação mais favorável em direção ao sol. Este artigo explica como funcionam os controladores de rastreamento, quais problemas eles resolvem, quais fatores técnicos são importantes durante o projeto do sistema e como a seleção adequada do controlador pode melhorar o rendimento energético, a confiabilidade operacional e a eficiência da manutenção.
- O que é um controlador de rastreamento de módulo fotovoltaico?
- Por que um controlador de rastreamento é importante?
- Como funciona o controlador?
- Principais funções de um controlador de rastreamento moderno
- Como funciona com outros componentes de rastreamento?
- Como pode melhorar o desempenho do rastreamento solar?
- O que deve ser considerado antes da instalação?
- Problemas comuns e soluções práticas
- Práticas de manutenção para confiabilidade a longo prazo
- Onde os controladores de rastreamento de módulos fotovoltaicos são usados?
- Perguntas frequentes
- Considerações Finais

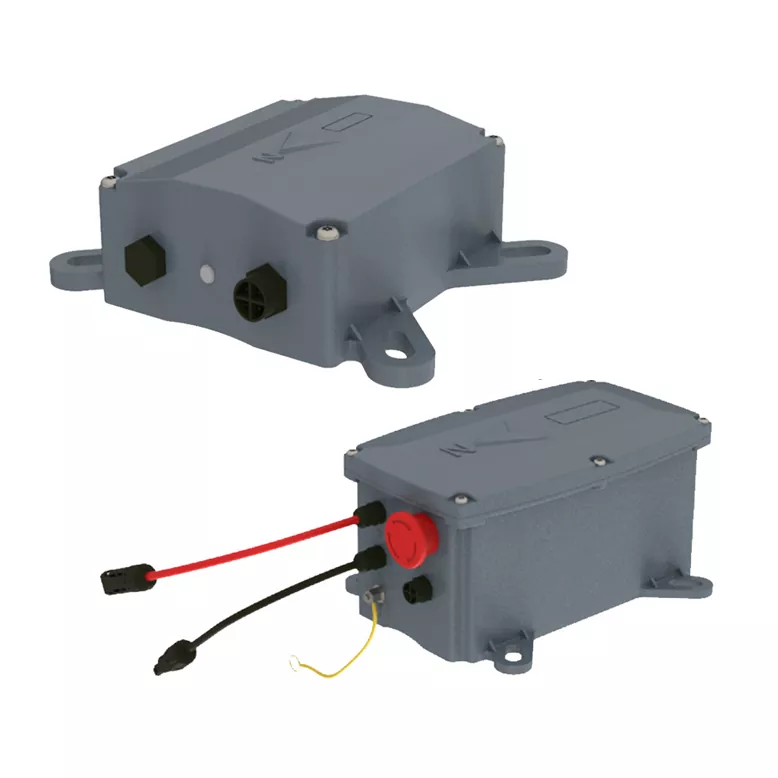

O que é um controlador de rastreamento de módulo fotovoltaico?
Um controlador de rastreamento de módulo fotovoltaico é um dispositivo de controle eletrônico usado para gerenciar o movimento de painéis solares instalados em uma estrutura de rastreamento. Ao contrário de uma instalação fotovoltaica fixa, um sistema de rastreamento altera a orientação dos seus módulos durante o dia. O controlador determina quando e como o rastreador deve se mover, permitindo que o conjunto fotovoltaico mantenha uma posição apropriada em relação ao sol.
O controlador normalmente se comunica com motores de acionamento, sensores de posição, interruptores de limite, sensores ambientais e sistemas de monitoramento de nível superior. Dependendo da arquitetura do sistema, ele pode calcular a posição do Sol através de um algoritmo astronômico, receber informações de sensores ou combinar diversos métodos de posicionamento.
Em termos práticos, o controlador atua como o “centro de decisão” do rastreador. A estrutura mecânica fornece movimento, o motor fornece força motriz e o controlador determina o movimento necessário enquanto monitora se o sistema está operando com segurança.
Por que um controlador de rastreamento é importante?
O desempenho de um rastreador solar depende de muito mais do que o projeto mecânico da estrutura de montagem. Mesmo uma estrutura forte pode produzir resultados ruins se a lógica de controle for imprecisa, se o motor der partida com muita frequência ou se o sistema não responder corretamente a condições anormais.
Um controlador de rastreamento aborda esses desafios operacionais coordenando todo o processo de movimentação. Seu objetivo principal é manter os módulos dentro da faixa de rastreamento desejada sem criar movimentos mecânicos desnecessários.
- Alinhamento solar melhorado:O posicionamento preciso pode ajudar os módulos fotovoltaicos a receber a luz solar de forma mais eficaz ao longo do dia.
- Movimento desnecessário reduzido:O controle inteligente evita a operação excessiva do motor e o consumo de energia associado.
- Melhor proteção do equipamento:O controlador pode iniciar posições de proteção durante ventos fortes ou outras condições predefinidas.
- Detecção de falhas:Corrente anormal do motor, erros de posição, falhas de comunicação ou problemas no sensor podem ser identificados.
- Gestão centralizada:Múltiplas unidades rastreadoras podem ser monitoradas e controladas através de uma rede de comunicação adequada.
Como funciona o controlador?
O processo operacional pode ser entendido como um ciclo contínuo de medição, cálculo, movimentação, verificação e ajuste. A arquitetura exata varia de acordo com o projeto do rastreador, mas a sequência básica de controle é semelhante.
O controlador calcula ou recebe a posição solar desejada com base no tempo, coordenadas geográficas, configuração do sistema e informações de rastreamento disponíveis.
O feedback de posição de codificadores, interruptores de limite, inclinômetros ou outros dispositivos ajuda o controlador a determinar onde o rastreador está localizado no momento.
O controlador identifica a diferença entre a orientação desejada e a orientação atual.
Se for necessário movimento, o controlador envia comandos ao motor ou atuador de acordo com parâmetros operacionais predefinidos.
O controlador verifica o feedback e pode parar o movimento se a posição esperada não for alcançada ou se uma condição de segurança for detectada.
Esta abordagem de circuito fechado é especialmente valiosa para instalações em grande escala porque permite que o sistema responda às condições operacionais reais, em vez de depender apenas de uma programação mecânica predeterminada.
Principais funções de um controlador de rastreamento moderno
Diferentes projetos exigem diferentes níveis de sofisticação de controle. No entanto, várias funções são particularmente importantes ao avaliar um controlador de rastreamento de módulo fotovoltaico.
| Função do controlador | Propósito | Benefício prático |
|---|---|---|
| Cálculo da posição solar | Determina a orientação desejada do módulo | Suporta rastreamento solar consistente |
| Controle motor | Controla a partida, parada, direção e movimento do atuador | Fornece operação suave e controlada |
| Feedback de posição | Compara as posições reais e desejadas | Melhora a precisão do rastreamento |
| Proteção contra o vento | Move o rastreador para uma posição segura predefinida | Ajuda a reduzir o risco estrutural e mecânico |
| Limite de proteção | Impede o movimento além dos ângulos permitidos | Protege a unidade e a estrutura |
| Monitoramento de falhas | Identifica condições operacionais anormais | Suporta solução de problemas mais rápida |
| Comunicação | Transfere dados operacionais e comandos | Permite monitoramento centralizado |
| Registro de dados | Registra informações de movimento e falhas | Suporta análise de manutenção e desempenho |
Para grandes projetos, a capacidade de comunicação pode ser particularmente importante. Um controlador que suporte protocolos de comunicação industrial apropriados pode facilitar a integração de rastreadores com sistemas de controle de supervisão e plataformas de monitoramento de plantas.
Como funciona com outros componentes de rastreamento?
Um controlador de rastreamento fotovoltaico nunca deve ser avaliado como um componente eletrônico isolado. Seu desempenho depende da eficácia com que ele interage com o restante do sistema de rastreamento.
| Componente | Papel no sistema | Interação do controlador |
|---|---|---|
| Módulos fotovoltaicos | Converta a luz solar em eletricidade | Receba o benefício de uma orientação melhorada |
| Estrutura de rastreamento | Suporta e gira os módulos | Recebe comandos de movimento |
| Motor/atuador | Produz movimento mecânico | Opera de acordo com os sinais do controlador |
| Sensor de posição | Fornece feedback de posição real | Ajuda a verificar a orientação do rastreador |
| Sensor de vento | Detecta condições ambientais | Pode desencadear movimento protetor |
| Fonte de energia | Fornece energia para controlar componentes eletrônicos e drives | Deve atender aos requisitos operacionais do controlador |
| Plataforma de monitoramento | Exibe informações operacionais | Recebe status, alarmes e dados de desempenho |
A compatibilidade é, portanto, crítica. Um controlador com funções avançadas ainda pode criar problemas se o motor, o sensor de feedback, a rede de comunicação ou a fonte de alimentação não atenderem aos seus requisitos elétricos e de comunicação.
Como pode melhorar o desempenho do rastreamento solar?
O principal objetivo de um rastreador é manter um ângulo favorável entre a superfície fotovoltaica e a luz solar incidente. O controlador contribui para este objetivo através de posicionamento preciso e decisões operacionais inteligentes.
No entanto, uma maior precisão de rastreamento não significa automaticamente um melhor desempenho geral do sistema. O movimento excessivo pode aumentar o desgaste do atuador e o consumo de energia auxiliar, enquanto o controle excessivamente conservador pode fazer com que os módulos permaneçam longe da posição ideal por muito tempo.
Um controlador bem projetado busca um equilíbrio apropriado entre precisão de posicionamento, frequência de movimento, estresse mecânico, consumo de energia e proteção ambiental.
- O posicionamento preciso ajuda a manter o ângulo de rastreamento pretendido.
- Intervalos de movimento apropriados podem reduzir a operação desnecessária do atuador.
- O controle de feedback ajuda a corrigir desvios de posição.
- Estratégias baseadas no clima podem proteger o rastreador durante condições severas.
- Os alarmes de falha podem reduzir o tempo entre a falha e a manutenção.
- Os registros operacionais podem ajudar os engenheiros a identificar problemas recorrentes de desempenho.
O que deve ser considerado antes da instalação?
Escolher um controlador de rastreamento baseado apenas no preço ou em uma especificação básica de entrada/saída pode criar problemas de longo prazo. Os engenheiros de projeto e os compradores devem avaliar o controlador em relação ao ambiente operacional real e à arquitetura do sistema.
- Tipo de rastreador:Determine se o aplicativo usa eixo único, eixo duplo ou outra configuração de rastreamento.
- Requisitos do motor:Verifique a tensão, a corrente, as características de partida, o método de controle e os requisitos de proteção do motor.
- Precisão de posição:Confirme como o controlador obtém e verifica a posição do rastreador.
- Condições ambientais:Considere temperatura, umidade, poeira, chuva, radiação solar e exposição ao vento.
- Estratégia de segurança:Verifique as funções de parada de emergência, proteção de limite, lógica de retenção de vento e procedimentos de recuperação.
- Comunicação:Verifique a compatibilidade com a arquitetura de monitoramento e controle da planta.
- Escalabilidade:Considere se o controlador pode suportar o número de rastreadores exigidos pelo projeto.
- Manutenção:Avalie diagnósticos, informações de alarme, registro de dados e facilidade de substituição.
- Personalização:Determine se os parâmetros de controle podem ser adaptados às condições mecânicas e ambientais específicas do projeto.
Os compradores também devem solicitar documentação técnica clara. Diagramas de fiação, especificações de comunicação, limites operacionais, instruções de instalação, procedimentos de solução de problemas e informações de configuração de parâmetros podem reduzir significativamente as dificuldades de comissionamento.
Problemas comuns e soluções práticas
As falhas de rastreamento geralmente são causadas por problemas no nível do sistema, e não por um único controlador com defeito. Compreender os sintomas comuns pode ajudar os operadores a identificar a fonte com mais eficiência.
| Problema observado | Possível causa | Verificação recomendada |
|---|---|---|
| O rastreador não se move | Problema de energia, motor, sinal de controle ou intertravamento de segurança | Verifique a fonte de alimentação, alarmes, fiação, status do motor e condições de segurança |
| Ângulo de rastreamento incorreto | Erro de feedback de posição ou parâmetros incorretos | Verifique o feedback do sensor, a calibração e as configurações do controlador |
| Operação frequente do motor | Intervalo de controle inadequado ou correção de posição excessiva | Revise os limites de movimento e parâmetros de controle |
| Parada inesperada | Interruptor de limite, sobrecarga, comunicação ou gatilho de proteção | Revise os registros de alarme e inspecione os dispositivos de proteção relevantes |
| Perda de comunicação | Problema de cabo, rede, endereçamento ou protocolo | Verifique as conexões físicas e as configurações de comunicação |
| Movimento lento | Motor, resistência mecânica, potência ou problema de acionamento | Inspecione a carga do atuador, a tensão, os componentes mecânicos e os parâmetros do inversor |
Um processo estruturado de solução de problemas é preferível à substituição imediata de componentes. A revisão de códigos de alarme e dados operacionais históricos muitas vezes pode identificar se o problema se origina no controlador, atuador, sensor, rede de comunicação ou estrutura mecânica.
Práticas de manutenção para confiabilidade a longo prazo
Mesmo um controlador bem projetado requer manutenção adequada. As instalações de rastreadores solares ficam expostas a condições externas durante anos, portanto, a inspeção preventiva é mais prática do que esperar pela falha completa do sistema.
- Inspecione os gabinetes do controlador quanto a umidade, acúmulo de poeira, corrosão e danos físicos.
- Verifique as conexões de alimentação e comunicação quanto a folgas ou deterioração.
- Verifique os sensores de posição e os interruptores de limite em intervalos programados.
- Revise os registros de alarme para falhas repetidas ou intermitentes.
- Inspecione a operação do motor e do atuador quanto a ruídos, vibrações ou temperaturas incomuns.
- Confirme se as funções de emergência e de proteção contra vento permanecem operacionais.
- Mantenha documentados os parâmetros do controlador e as configurações de software.
- Mantenha componentes de reposição para equipamentos críticos sempre que possível.
A manutenção preventiva é particularmente importante para grandes parques solares porque um pequeno problema de controle que afeta um rastreador pode se tornar um problema operacional maior quando equipamento semelhante é implantado em centenas ou milhares de fileiras de rastreadores.
Onde os controladores de rastreamento de módulos fotovoltaicos são usados?
Os controladores de rastreamento de módulos fotovoltaicos são adequados para muitas aplicações solares onde a complexidade adicional de um sistema de rastreamento é justificada pelos requisitos do projeto e pelas condições do local.
- Parques solares em escala de utilidade pública:Grandes usinas fotovoltaicas podem usar rastreamento coordenado para gerenciar matrizes extensas com eficiência.
- Instalações solares comerciais:O rastreamento pode ser considerado onde as condições do local e a economia do projeto apoiam estruturas fotovoltaicas móveis.
- Projetos agrovoltaicos:A orientação ajustável do módulo pode ser útil quando a geração solar é combinada com o uso de terras agrícolas.
- Sistemas de pesquisa solar:O posicionamento preciso pode apoiar testes e avaliação de tecnologias fotovoltaicas.
- Sistemas especializados fora da rede:O rastreamento pode ser aplicado onde a maximização da coleta solar é especialmente importante.
A melhor aplicação depende de fatores como latitude, disponibilidade de terreno, condições de irradiância, ambiente eólico, terreno, tamanho do sistema, custo de instalação, requisitos de manutenção e produção de energia esperada.
Perguntas frequentes
Ele controla principalmente o movimento da estrutura de rastreamento solar, comunicando-se com motores ou atuadores. Também pode processar informações de posição, sinais ambientais, entradas de segurança, alarmes e dados de comunicação.
Não. Um sistema de montagem fixo não muda continuamente sua orientação, portanto não requer um controlador de rastreamento solar. O controlador está especificamente associado a sistemas que utilizam estruturas de rastreamento móveis.
Isso depende da arquitetura do controlador e do design do projeto. Alguns sistemas utilizam controladores distribuídos para unidades rastreadoras individuais, enquanto outros utilizam estruturas de controle centralizadas ou em rede. A configuração necessária deve ser determinada a partir do rastreador e do projeto de comunicação.
Um controlador de rastreamento pode receber informações de um sensor de vento ou de um sistema de monitoramento meteorológico de nível superior. Quando as condições predefinidas são atingidas, o controlador pode comandar o rastreador em direção a uma posição segura designada. A estratégia de proteção exata deve ser projetada de acordo com a estrutura mecânica e as condições do local.
O controlador pode detectar feedback inconsistente ou ausente e gerar um alarme ou parar o movimento, dependendo do seu projeto de segurança. Detecção redundante, proteção de limite, detecção de falhas e estratégias de fallback apropriadas podem melhorar a confiabilidade do sistema.
Não necessariamente. O desempenho do rastreamento depende do sistema completo. Correções excessivamente frequentes podem aumentar a operação do atuador e o consumo auxiliar sem produzir um benefício energético proporcional. O controle eficaz deve equilibrar a precisão do rastreamento com a eficiência do movimento e a proteção do equipamento.
Os compradores devem solicitar especificações elétricas, detalhes de comunicação, informações de fiação, classificações ambientais, instruções de operação, funções de segurança, requisitos de compatibilidade, procedimentos de comissionamento, orientação para solução de problemas e suporte técnico disponível.
Dependendo do fabricante e da arquitetura do controlador, os parâmetros ou funções de controle podem ser adaptados a diferentes estruturas do rastreador, motores, sensores, sistemas de comunicação e condições operacionais. A personalização deverá ser confirmada durante a fase de projeto técnico.
Considerações Finais
Um controlador de rastreamento de módulo fotovoltaico é uma parte crítica de um sistema moderno de rastreamento solar porque conecta os lados elétrico, mecânico, ambiental e de monitoramento da instalação. Sua função não é simplesmente dar partida e parar um motor. Deve tomar decisões precisas de posicionamento, verificar movimentos, responder às condições ambientais, proteger equipamentos, identificar falhas e comunicar informações operacionais úteis.
Para proprietários de projetos e integradores de sistemas, a abordagem mais confiável é avaliar o controlador como parte da solução completa de rastreamento. A compatibilidade do motor, o feedback de posição, as funções de segurança, a capacidade de comunicação, a durabilidade ambiental, os requisitos de manutenção e o suporte técnico devem ser considerados antes da aquisição.
