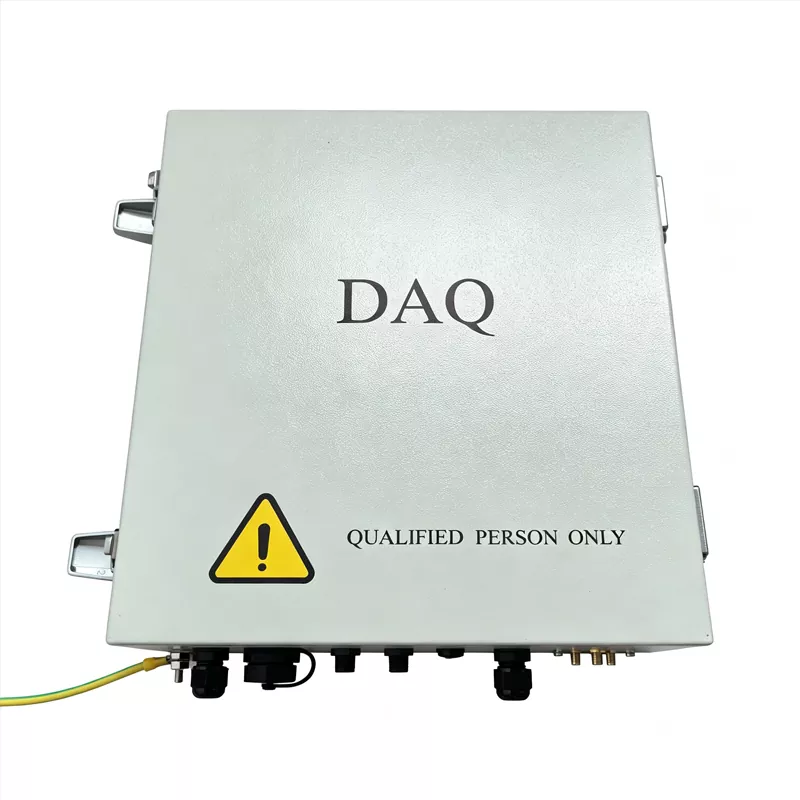

Caixa de comunicação fotovoltaica

A caixa de comunicação fotovoltaica (NCU) é oferecida pelo fornecedor profissional Ruitai. Ele protege usinas de energia solar durante condições climáticas extremas por meio de detecção inteligente e controle automático. Ao integrar múltiplas estratégias de proteção contra condições climáticas extremas e combiná-las com o monitoramento de dados da plataforma de nuvem inteligente, permite proteção automática inteligente para usinas de energia solar e garante operação segura e estável em ambientes agressivos.

Configuração automatizada do produto

Implantação automatizada de parâmetros:Depois de substituir um módulo, o pessoal de O&M não precisa definir cada configuração manualmente. Uma vez conectado por meio de um aplicativo móvel ou computador, o sistema gera automaticamente uma tabela de parâmetros e a implanta com um clique, atualizando rapidamente as principais configurações, como protocolos e taxas de transmissão.

Associação Inteligente e Comissionamento:O sistema pode enviar comandos automaticamente para ajustar os ângulos do rastreador. Ao comparar o ângulo comandado com o ângulo de rotação real, ele mapeia com precisão a NCU, cada TCU e o conjunto fotovoltaico, melhorando significativamente a eficiência do comissionamento no local.

Manutenção Preditiva e Resposta a Emergências

Compartilhamento de dados e proteção redundante:Em usinas de energia solar de grande escala, várias caixas de comunicação fotovoltaica podem compartilhar dados meteorológicos por meio da rede de comunicação. Se um dispositivo de coleta de dados meteorológicos locais falhar, a NCU poderá obter dados de outros nós, reduzindo os pontos cegos do sistema e garantindo que os rastreadores entrem em modos de proteção, como proteção contra vento forte, a tempo.

Resposta de emergência padronizada:O sistema segue um processo escalonado de resposta a emergências para manter os rastreadores protegidos quando a comunicação é perdida. Se a comunicação da NCU for completamente interrompida sob condições de sol, o sistema muda para o modo automático local para manter a geração de energia. Em condições meteorológicas extremas, o plano de emergência é iniciado imediatamente. Os rastreadores são movidos para uma posição segura por meio de operação manual no local ou de um link de comunicação de backup para evitar danos ao equipamento.

O que inclui o processo padronizado de O&M da caixa de comunicação fotovoltaica?

Inspeção e manutenção de rotina

Fixação Estrutural:Use regularmente uma chave de torque para verificar os parafusos de suporte de carga nas vigas principais, suportes diagonais e outros componentes principais, garantindo que os valores de torque atendam ao padrão exigido.

Manutenção da transmissão:Adicione graxa resistente a altas temperaturas à caixa de engrenagens e ao rolamento giratório a cada seis meses. Verifique a folga de desgaste da engrenagem e mantenha-a dentro de ≤0,15 mm.

Proteção e limpeza contra corrosão:Meça regularmente a espessura do revestimento galvanizado. Se aparecer ferrugem local, aplique imediatamente um primer rico em zinco. Remova poeira e ervas daninhas da superfície do rastreador.

Calibração do Sistema de Controle

Calibração de ângulo:Use sensores de inclinação junto com o programa PLC para calibrar regularmente os ângulos limite leste-oeste e manter o erro dentro de ±0,5°.

Comunicação e Inspeção Elétrica:Verifique regularmente a intensidade do sinal sem fio e a taxa de perda de pacotes. Limpe a poeira dentro da caixa de controle e verifique a estabilidade da tensão da fonte de alimentação.

Operações e manutenção para condições climáticas severas

Prevenção pré-desastre:Conecte-se a alertas meteorológicos e ajuste os suportes antecipadamente para uma posição resistente ao vento ou sem neve.

Revisão pós-desastre:Após tempestades, os especialistas inspecionam visualmente vidros quebrados, caixilhos caídos e cabos soltos e, somente após confirmarem a segurança, emitem um comando de “falha eliminada” para reiniciar o sistema.

Otimização de parâmetros dinâmicos:Para zonas de vento especiais, como áreas de alta altitude e regiões propensas a tufões, o pessoal de O&M pode ajustar os limites de proteção e os tempos de atraso no sistema para corresponder às microcondições climáticas locais.

Tabela de especificações completa

▷ Parâmetros característicos

▷ Parâmetros funcionais

▷ Parâmetros gerais

Estratégias multidimensionais de resposta a condições climáticas extremas

Proteção em camadas contra vento forte:A caixa de comunicação fotovoltaica recebe dados em tempo real da microestação meteorológica. Quando a velocidade do vento atinge o limite de disparo, ativa automaticamente a estratégia de proteção em níveis.

O sistema ajusta o suporte para um ângulo de proteção específico, como paralelo ao vento, com base no nível do vento, reduzindo bastante o impacto da pressão do vento.

Quando a velocidade do vento cai para um nível seguro, como ≤8 m/s, e permanece nesse nível por 300 segundos, o sistema confirma automaticamente que é seguro e volta ao modo de rastreamento solar.

Posição de proteção contra granizo:Usando a previsão de granizo de curto prazo da plataforma de nuvem inteligente, a NCU comanda automaticamente os suportes para entrarem em uma postura de proteção de grande ângulo.

Com uma proteção contra inclinação de 60°, ele pode resistir efetivamente a granizo de até 75 mm de diâmetro, reduzindo as perdas médias anuais de ativos fotovoltaicos em 94%.

Remoção de neve com um clique durante neve forte:O sistema verifica a profundidade da neve e há quanto tempo a neve está acumulada. Também pode identificar neve seca e neve molhada.

Quando o acúmulo de neve pode afetar a segurança do sistema, o pessoal de O&M pode clicar em "remoção de neve com um clique" no backend. O rastreador então se inclina em um grande ângulo, permitindo que a neve deslize naturalmente e reduzindo a necessidade de remoção manual dispendiosa de neve.

Coordenação perfeita entre segurança e geração de energia

A NCU coordena a proteção contra vento e remoção de neve por meio de programação unificada, permitindo que o sistema alterne suavemente entre os modos de proteção e operação. Após a conclusão das ações de remoção de neve ou de prevenção de riscos, o sistema avalia as condições ambientais atuais e decide se mantém o rastreador em uma posição protetora ou retorna-o ao ângulo ideal para captura de irradiância. Isto ajuda a proteger os ativos solares e, ao mesmo tempo, reduz as perdas de geração de energia causadas pelo sombreamento.
