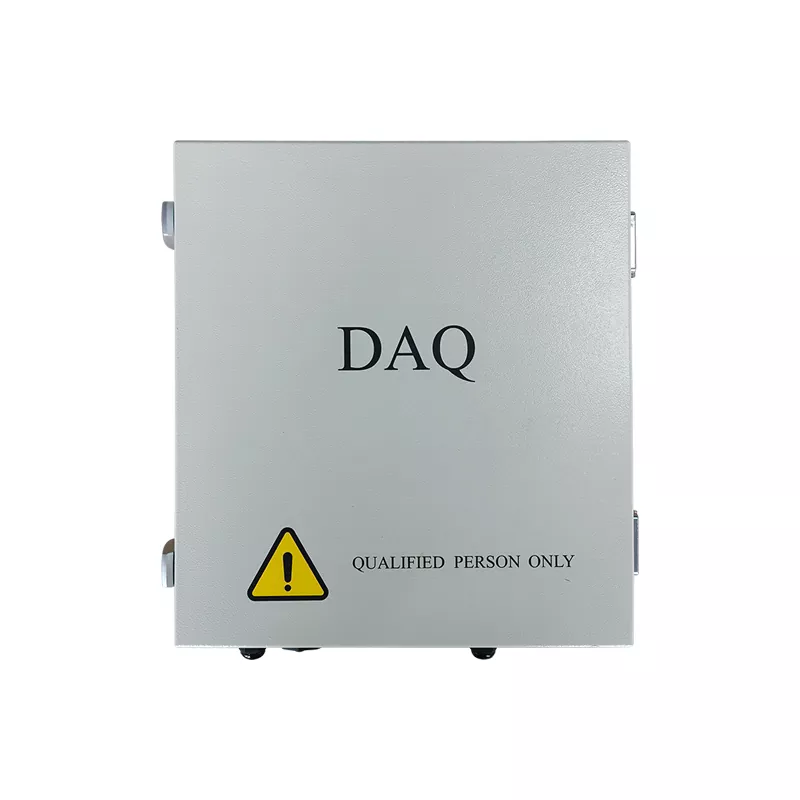

Unidade de comunicação solar inteligente

A unidade de comunicação solar inteligente da Suzhou Ruitai foi projetada para fornecer comunicação confiável de usinas de energia solar em ambientes externos complexos. Sua arquitetura de sistema robusta suporta operação 24 horas por dia, 7 dias por semana, enquanto seu design fácil de usar e suporte pós-venda abrangente simplificam a operação e manutenção e reduzem os custos de mão de obra durante todo o ciclo de vida da usina de energia solar.

O que é uma unidade de comunicação solar inteligente?

A Unidade de Comunicação Solar Inteligente – ou NCU – é um dispositivo de comunicação e gerenciamento dentro de sistemas de rastreamento fotovoltaico (PV) e arquiteturas de controle fotovoltaico inteligente. É o principal responsável por agregar dados de dispositivos de campo, gerenciar comunicações e transmitir comandos de controle, permitindo assim a troca de dados entre equipamentos de campo e sistemas de monitoramento de nível superior (como SCADA, plataformas IoT ou sistemas de gerenciamento de energia).

Em usinas fotovoltaicas de grande escala, o grande número de sistemas de rastreamento solar, módulos fotovoltaicos, sensores e equipamentos auxiliares – espalhados por áreas extensas – exigem uma rede de comunicação estável e confiável para conectividade.

Atuando como um nó de comunicação e controle de campo, a NCU gerencia centralmente os dados de vários TCUs e outros dispositivos inteligentes, carregando essas informações para uma plataforma central de monitoramento enquanto recebe simultaneamente comandos de controle backend para facilitar o gerenciamento inteligente do sistema fotovoltaico.

Em termos simples:

A TCU controla a operação do equipamento, enquanto a NCU gerencia a comunicação e a transmissão de dados.

No sistema de controle fotovoltaico inteligente Ruitai – que segue o caminho de Dispositivos de campo → NCU → Plataforma SCADA → Centro de O&M – a NCU serve como uma ponte de comunicação crítica.

Como funciona a unidade de comunicação solar inteligente?

1. Aquisição e agregação de dados

A NCU primeiro recebe dados de vários dispositivos locais.

As informações coletadas incluem dados do sistema de rastreamento, ângulos de rastreamento atuais, status operacional do motor, posição da estrutura de montagem, status de falha, dados ambientais e muito mais.

Os dados de vários dispositivos são agregados pela NCU, reduzindo assim a carga de comunicação que, de outra forma, resultaria de um grande número de dispositivos conectados diretamente ao sistema backend.

2. Conversão de Protocolo de Comunicação

Diferentes dispositivos podem utilizar diferentes protocolos de comunicação; a NCU realiza a adaptação do protocolo, possibilitando que esses diversos dispositivos troquem dados com o sistema SCADA.

3. Upload de dados para sistema SCADA

Os dados processados ​​são carregados através da rede para o sistema PV SCADA, permitindo que o pessoal de O&M monitore remotamente o status operacional do equipamento, alarmes de falha, dados históricos e desempenho do sistema.

4. Recepção de Comandos de Controle Remoto

Além de fazer upload de dados, a NCU recebe comandos de controle do sistema backend, permitindo atualizar parâmetros operacionais, ajustar estratégias de controle, executar operações de gerenciamento de equipamentos e facilitar a manutenção remota.

Tabela de especificações completa

▷ Parâmetros característicos

▷ Parâmetros funcionais

▷ Parâmetros gerais

Comparação: NCU vs.

O TCU executa ações e controla a rotação da estrutura de montagem fotovoltaica.

A NCU gerencia a comunicação, conectando múltiplas TCUs e trocando dados com o sistema SCADA.

Juntos, eles formam um sistema inteligente de rastreamento fotovoltaico que permite rastreamento preciso, aquisição de dados e operações e manutenção remotas.

Serviços pós-venda abrangentes de Ruitai

Para garantir a operação estável e de longo prazo das usinas de energia solar, Suzhou Ruitai fornece pós-venda e suporte técnico abrangentes.

Hot-Swapping modular e implantação automatizada:A Unidade de Comunicação Solar Inteligente suporta a substituição conveniente do módulo. Após a conexão de um novo módulo, os parâmetros de configuração podem ser implantados automaticamente por meio de um dispositivo móvel, eliminando o comissionamento manual complexo e permitindo a operação plug-and-play.

Diagnóstico Inteligente e Firmware OTA:As atualizações remotas de firmware ajudam a solucionar possíveis bugs e otimizar algoritmos. Após a substituição de um módulo, o sistema executa automaticamente testes de comparação de ângulos e reconstrói associações de dispositivos para manter a precisão do controle.

Proteção de segurança e conformidade:O sistema combina isolamento de alta e baixa tensão com criptografia de hardware e software para proteger comandos de despacho da rede e dados críticos de usinas de energia solar contra ameaças cibernéticas.

Soluções de sistema personalizadas:Suzhou Ruitai oferece configurações de rede flexíveis adaptadas para usinas de energia solar de diferentes tamanhos, incluindo soluções "TCU – Inverter – Smart Logger" e "TCU – NCU – Smart Logger". Uma equipe de engenharia dedicada fornece suporte técnico desde a instalação e comissionamento até O&M remoto.
