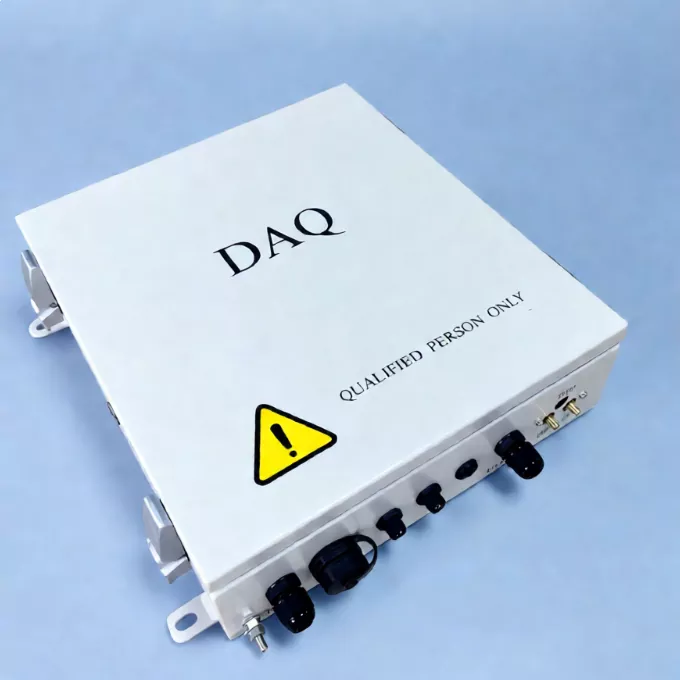

Caixa de comunicação solar fotovoltaica

Em ambientes externos complexos e em constante mudança, a rede de comunicação é a espinha dorsal da operação estável da usina solar e da transmissão eficiente de dados.

Como núcleo da comunicação da planta, a caixa de comunicação solar fotovoltaica oferecida pela fábrica de Suzhou Ruitai fornece uma poderosa coordenação entre dispositivo e nuvem e uma arquitetura subjacente otimizada para fornecer suporte de comunicação robusto para usinas de energia solar em grande escala, ajudando a transformar cada raio de luz solar em retornos confiáveis.

Principais avanços tecnológicos

1. Rede confiável e links de comunicação redundantes

A NCU suporta canais com fio redundantes, incluindo fibra óptica e RS485, bem como canais sem fio, como 5G e espectro espalhado por salto de frequência.

A comutação após uma falha de ponto único é concluída em 100 ms. A comunicação RS485 usa fiação em cadeia e cabos de par trançado blindados, juntamente com resistores de terminação de 120 Ω e um projeto de aterramento de ≤4 Ω para reduzir reflexões de sinal e interferência eletromagnética na camada física.

2. Edge Computing e atualizações de protocolo

A filtragem e agregação de dados na borda carregam apenas valores anormais e dados agregados, reduzindo o tráfego desnecessário. Os protocolos de pesquisa tradicionais são gradualmente substituídos por protocolos IoT de publicação e assinatura, como o MQTT.

Combinado com a aceleração de hardware ASIC dedicada, o tempo de resposta do controle-comando é reduzido de segundos para milissegundos.

3. Algoritmos de proteção dinâmica baseados em IA

A NCU usa algoritmos de IA, incluindo SuperTrack, para analisar dados de sombreamento e irradiância bifacial e melhorar continuamente o desempenho de rastreamento.

Ao monitorar as condições climáticas locais a cada 0,5 segundos, ele calcula o melhor ângulo do rastreador para capturar mais energia solar.

4. Proteção adaptativa bidirecional contra vento

A NCU usa três limites de velocidade do vento, como 10 m/s, 12 m/s e 15 m/s, para ajustar a posição do rastreador com base na velocidade e direção do vento em tempo real. Ele pode mover o rastreador na direção do vento ou armazená-lo em um ângulo seguro de 5°.

Quando a velocidade do vento permanece em um nível seguro, como ≤8 m/s, por cinco minutos, o sistema retorna automaticamente ao modo de rastreamento.

Por que as usinas de energia solar em grande escala precisam de uma caixa de comunicação solar fotovoltaica?

1. Custos mais baixos de O&M

A NCU utiliza hardware de nível industrial com faixa de temperatura operacional de -40°C a 85°C e proteção IP65. Ele foi projetado para operar de forma confiável em ventos fortes, areia soprada e alta interferência eletromagnética.

A edge computing permite decisões locais mais rápidas, ao mesmo tempo que reduz as demandas de transmissão de dados e atrasos na rede.

2. Rastreamento de IA para maior geração de energia

Como unidade de controle para rastreamento alimentado por IA, a NCU usa dados meteorológicos e de sequência fotovoltaica em tempo real para evitar sombreamento e calcular o melhor ângulo do rastreador.

Isso ajuda a melhorar a geração geral de energia em terrenos complexos e condições de luz difusa.

3. Proteção proativa de ativos

A NCU também funciona como microestação meteorológica e unidade de proteção de segurança. Durante ventos fortes, neve intensa, granizo e outras condições climáticas extremas, ele ativa automaticamente os modos de proteção em nível de zona, incluindo proteção contra vento de três níveis e posições de proteção contra granizo de alto ângulo, para ajudar a evitar danos ao módulo fotovoltaico e deformação do rastreador.

4. Conectividade multiprotocolo

A NCU suporta mais de 200 protocolos de comunicação convencionais, incluindo Modbus e IEC 104.

É compatível com inversores, estações meteorológicas e data loggers de diversas marcas, como Smart Logger, permitindo integração unificada de equipamentos multimarcas.

Tabela de especificações completa

▷ Parâmetros característicos

▷ Parâmetros funcionais

▷ Parâmetros gerais

Suporte pós-venda confiável

Inspeção Inteligente e Manutenção Preditiva

Para identificar possíveis problemas antecipadamente, a varredura infravermelha baseada em drones e a computação de ponta são usadas para localizar cabos antigos e pontos de conexão superaquecidos.

A IA monitora a corrente, a tensão e o status da comunicação em tempo real para detectar falhas antes que elas aumentem.

Firmware OTA e manutenção de rotina

As atualizações de firmware são fornecidas a cada seis meses para solucionar vulnerabilidades de software e melhorar algoritmos.

As inspeções de rotina incluem portas de comunicação, conectores de cabos de rede e módulos de proteção contra raios.

Resposta de emergência em níveis

Se a comunicação da NCU for completamente perdida durante condições normais de sol, o pessoal de O&M poderá avaliar se deve mudar para o modo automático local ou para um ângulo de inclinação ideal fixo.

Durante condições climáticas extremas, os procedimentos de emergência são ativados imediatamente para mover os rastreadores para uma posição segura por meio de operação manual no local ou de um link de comunicação de backup.

Perguntas frequentes

P: Como a caixa de comunicação solar fotovoltaica funciona com o SCADA para permitir O&M inteligente?

R: Atuando como um gateway de dados no local, a Caixa de Comunicação Solar PV carrega os dados operacionais do equipamento para o SCADA.

O processo envolve: Monitoramento do status do equipamento → Análise de dados → Alertas de anomalias → Tratamento de O&M.

Por exemplo, quando uma TCU detecta uma anomalia de rastreamento, os dados são carregados na NCU, que os transmite ao SCADA para gerar um alerta, permitindo que o pessoal de O&M realize diagnósticos remotos.

P: Por que os projetos fotovoltaicos de grande escala exigem uma NCU em vez de se conectarem diretamente às TCUs?

R: A conexão direta a todas as TCUs resultaria em cabeamento de comunicação complexo, um número excessivo de nós de rede e dificuldade de manutenção do sistema.

O uso de uma NCU permite o gerenciamento centralizado de múltiplas TCUs, resultando em uma estrutura de rede mais clara, transmissão de dados mais estável e expansão futura mais fácil.

P: A NCU requer manutenção regular?

R: Sim. As tarefas de manutenção recomendadas incluem:

1. Verificando o status da comunicação

2. Verificação dos registros de alarmes do equipamento

3. Verificando a confiabilidade da fiação

4. Inspeção de vedações de proteção

5. Atualização de versões de software

6. Fazendo backup dos parâmetros de configuração
